Tipo	Oscillatore SMD di uscita LVDS serie 7B
Tipo di uscita	LVDS
Carico di uscita	100Ω
Tensione di alimentazione	2.5V/3.3V
Intervallo di frequenza	10~320 MHz	10~1500MHz
Corrente di alimentazione	65mA al massimo.	50mA al massimo.
Stabilità generale della frequenza*	± 25 ppm, ± 50 ppm o specificare
Temperatura di funzionamento	-40°C - +85°C, oppure specificare
Temperatura di conservazione	-55°C - +125°C
Voltaggio Vol (Max.) /Voh (Min.)	0.9V /1.6V
Tempo di crescita (Tr) /cadute (Tf)	1.0ns Max.
Ciclo di lavoro	45-55%
Tempo di avvio	2 minuti al massimo.	10 minuti al massimo.
Noise di fase (156,25MHz) @1KHz	-130 dBc/Hz	-113 dBc/Hz
Jitter di fase (12KHz~20MHz)	1 PS Max.
Invecchiamento (a 25°C)	± 3 ppm/anno Max.
Unità di imballaggio	1000 p.c. per bobina

* Inclusa la tolleranza di frequenza a 25°C, variazione della temperatura, variazione della tensione di alimentazione, invecchiamento e vibrazione

Dimensioni [mm]

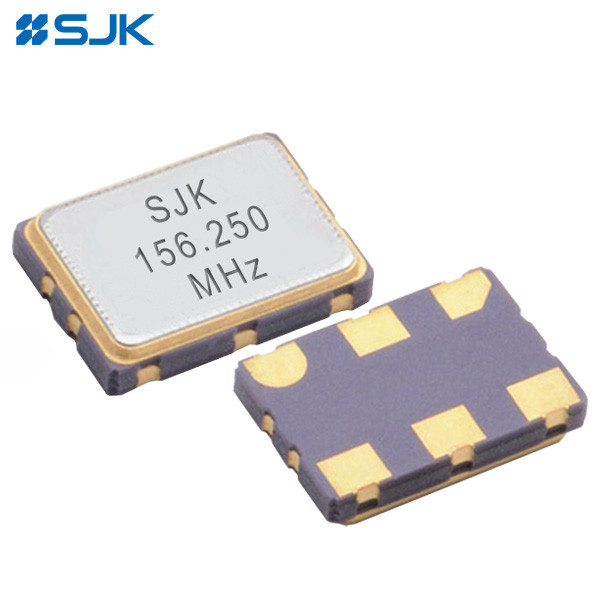

SMD 7.0*5.0 LVDS Oscillatore differenziale di uscita con ±25ppm -40~+85 100.000MHz 0

SMD 7.0*5.0 LVDS Oscillatore differenziale di uscita con ±25ppm -40~+85 100.000MHz 1 +86-755-88352869

SMD 7.0*5.0 LVDS Oscillatore differenziale di uscita con ±25ppm -40~+85 100.000MHz 2 Rita@q-crystal.com

Tag:

7.0 x 5.0 Oscillatore differenziale

Oscillatore differenziale di uscita LVDS

Lvds oscillatore 100MHz
