Tipo	Oscillatore SMD di uscita della serie 7H HCSL
Tipo di uscita	HCSL
Carico di uscita	50Ω
Tensione di alimentazione	2.5V/3.3V
Intervallo di frequenza	25~200MHz
Corrente di alimentazione	30mA al massimo.
Stabilità generale della frequenza*	± 25 ppm, ± 50 ppm o specificare
Temperatura di funzionamento	-40°C - +85°C, oppure specificare
Temperatura di conservazione	-55°C - +125°C
Voltaggio Vol (Max.) /Voh (Min.)	0mV /740mV
Tempo di crescita (Tr) /cadute (Tf)	0.5ns Max.
Ciclo di lavoro	45-55%
Tempo di avvio	10 minuti al massimo.
Noise di fase (156,25MHz) a 1KHz	-120 dBc/Hz
Jitter di fase (12KHz~20MHz)	1 PS Max.
Invecchiamento (a 25°C)	± 3 ppm/anno Max.
Unità di imballaggio	1000 p.c. per bobina

*Inclusa la tolleranza di frequenza a 25°C, variazione della temperatura, variazione della tensione di alimentazione, invecchiamento e vibrazione

Dimensioni [mm]

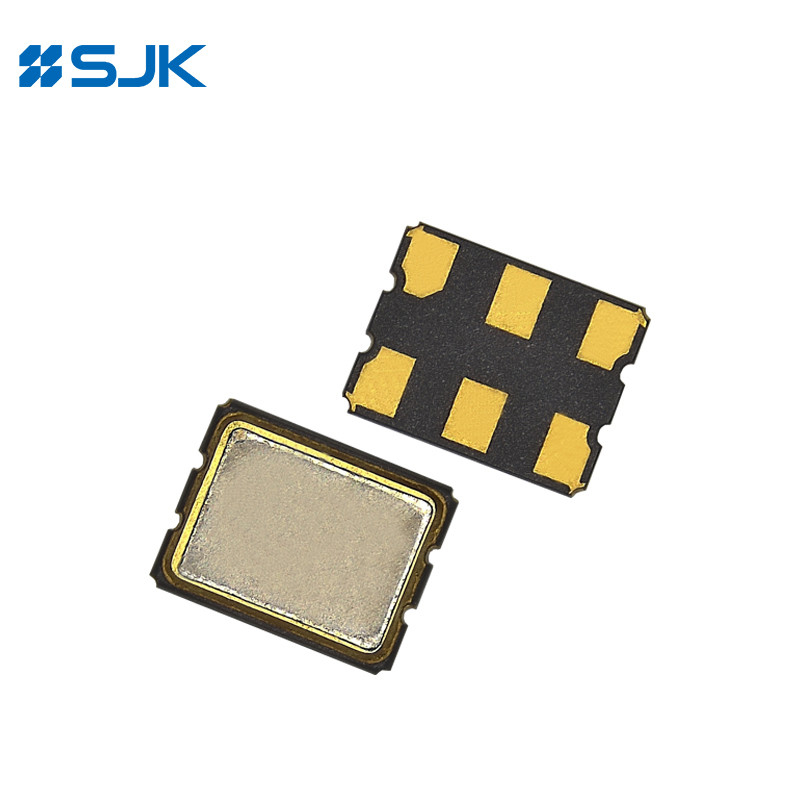

SMD 7050 HCSL Oscillatore di supporto 25~200MHz 3.3V Per applicazioni di comunicazione 0

SMD 7050 HCSL Oscillatore di supporto 25~200MHz 3.3V Per applicazioni di comunicazione 1 +86-755-88352869

SMD 7050 HCSL Oscillatore di supporto 25~200MHz 3.3V Per applicazioni di comunicazione 2 Rita@q-crystal.com
