Tipo		SMD della serie 8T TCXO / VC-TCXO
Tipo di uscita		Onda sinusoidale tagliata	CMOS
Carico di uscita		10KΩ//10pF	15pF, oppure specificare
Intervallo di frequenza		5~52 MHz
Tensione di alimentazione		3.3V / 5.0V
Corrente di alimentazione		3.5mA al massimo.	6mA al massimo.
Livello di produzione		0.8 Vp-p Min.	0.1Vcc/0.9Vcc
Stabilità della frequenza	Tolleranza	± 2,0 ppm Max. (dopo 2 ricorrenti)
	vs Temperatura	± 0,05 ppm ~ ± 0,5 ppm
	Versus tensione di alimentazione (Vcc±5%)	± 0,3 ppm Max.
	vs carico (il carico varia±10%)	± 0,2 ppm Max.
	vs Invecchiamento	± 1,0 ppm Max.
Controllo automatico della frequenza (AFC) (VCTCXO)		±5ppm~±10ppm (1,5±1V)
Tempo di avvio		2 minuti al massimo.
Temperatura di funzionamento		-40°C - +85°C, oppure specificare
Ciclo di lavoro			45-55%
Noise di fase @10MHz	100 kHz	-130 dBc/Hz
	1KHz	-145 dBc/Hz
	10 kHz	-154 dBc/Hz
Unità di imballaggio		1000 p.c. per bobina

Dimensioni [mm]

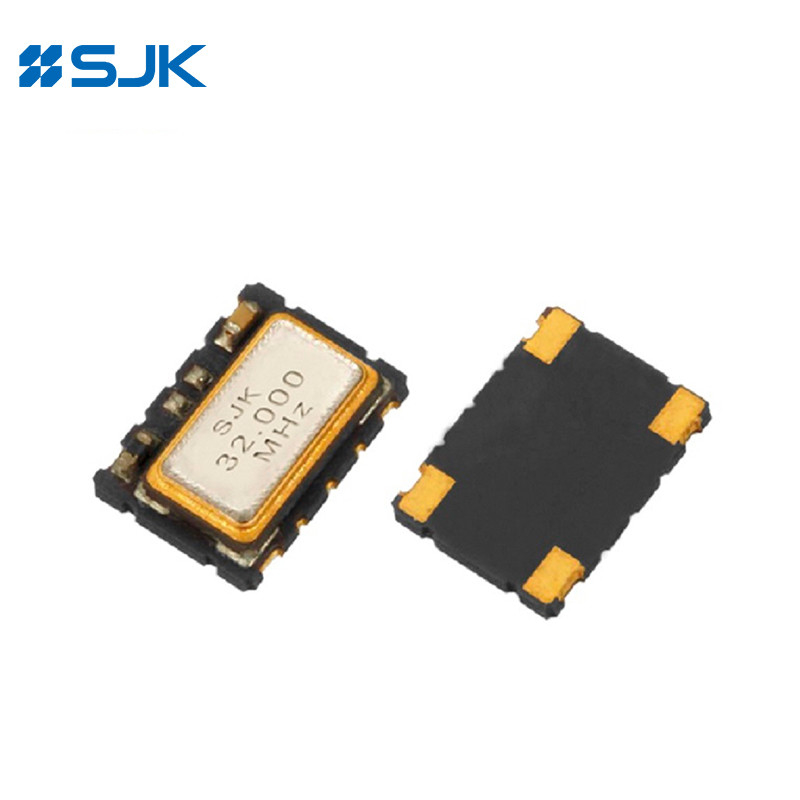

SMD 7050 TCXO con uscita di onda sinusoidale tagliata da 1.8-3.3V a 26.000MHz 0

SMD 7050 TCXO con uscita di onda sinusoidale tagliata da 1.8-3.3V a 26.000MHz 1 +86-755-88352869

SMD 7050 TCXO con uscita di onda sinusoidale tagliata da 1.8-3.3V a 26.000MHz 2 Rita@q-crystal.com
