Tipo		9T SMD TCXO / VC-TCXO
Tipo di uscita		Onda sinusoidale tagliata	CMOS
Carico di uscita		10KΩ//10pF	15pF, oppure specificare
Intervallo di frequenza		5~40 MHz
Tensione di alimentazione		3.3V / 5.0V
Corrente di alimentazione		3.5mA al massimo.	6mA al massimo.
Livello di produzione		0.8 Vp-p Min.	0.1Vcc/0.9Vcc
Stabilità della frequenza	Tolleranza	± 2,0 ppm Max. (dopo due ricorrenti)
	vs Temperatura	± 0,5 ppm
	Versus tensione di alimentazione (Vcc±5%)	± 0,2 ppm Max.
	vs carico (il carico varia±10%)	± 0,2 ppm Max.
	vs Invecchiamento	± 1,0 ppm Max.
Controllo automatico della frequenza (AFC) (VC-TCXO)		±5ppm~±10ppm (1,5±1V)
Tempo di avvio		2 minuti al massimo.
Temperatura di funzionamento		-40°C - +85°C, oppure specificare
Ciclo di lavoro			45-55%
Noise di fase @10MHz	100 kHz	-120 dBc/Hz
	1 kHz	-140 dBc/Hz
	10 kHz	-148 dBc/Hz
Unità di imballaggio		200 p.c. per bobina

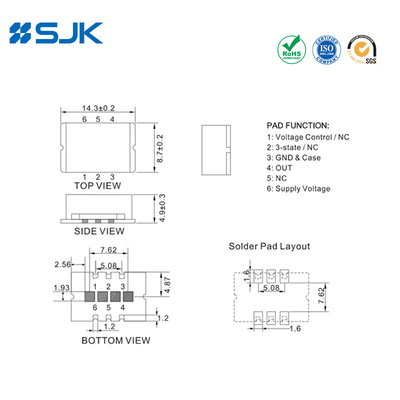

Dimensioni [mm]

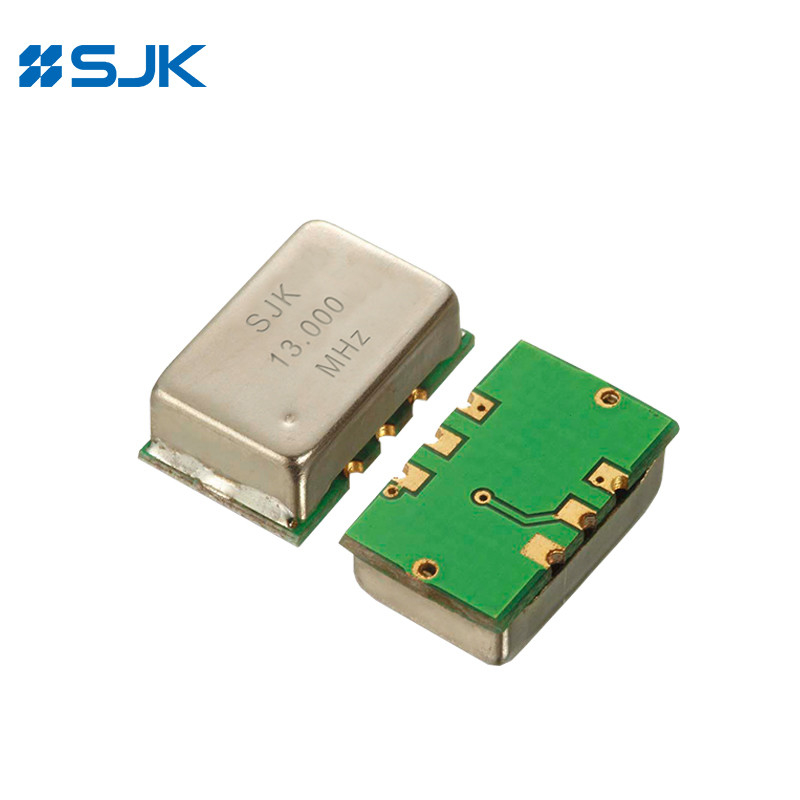

SMD grande dimensione 14 x 9,0 mm TCXO 5 ~ 40MHz 3.3V per stazione base 0

SMD grande dimensione 14 x 9,0 mm TCXO 5 ~ 40MHz 3.3V per stazione base 1 +86-755-88352869

SMD grande dimensione 14 x 9,0 mm TCXO 5 ~ 40MHz 3.3V per stazione base 2 Rita@q-crystal.com
