Tipo		6T DIP TCXO / VC-TCXO
Tipo di uscita		Onda sinusoidale tagliata	CMOS
Carico di uscita		10KΩ//10pF	15pF, oppure specificare
Intervallo di frequenza		10-52 MHz	1.25~52MHz
Tensione di alimentazione		2.8V / 3.3V
Corrente di alimentazione		4mA al massimo.	25mA al massimo.
Livello di produzione		0.8 Vp-p Min.	0.1Vcc/0.9Vcc
Stabilità della frequenza	Tolleranza	± 2,0 ppm Max. (dopo 2 ricorrenti)
	vs Temperatura	± 0,5 ppm ~ ± 1,0 ppm
	Versus tensione di alimentazione (Vcc±5%)	± 0,2 ppm Max.
	vs carico (il carico varia±10%)	± 0,2 ppm Max.
	vs Invecchiamento	± 1,0 ppm Max.
Controllo automatico della frequenza (AFC) (VCTCXO)		±5ppm~±10ppm (1,5±1V)
Tempo di avvio		2 minuti al massimo.
Temperatura di funzionamento		-40°C - +85°C, oppure specificare
Ciclo di lavoro			40~60%
Noise di fase @10MHz	100 kHz	-1115 dBc/Hz
	1 kHz	-135 dBc/Hz
	10 kHz	-148 dBc/Hz
Unità di imballaggio		100 pezzi.

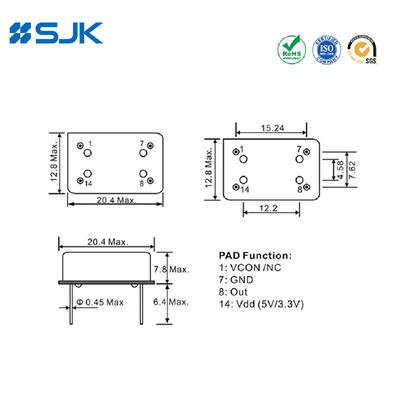

Dimensioni [mm]

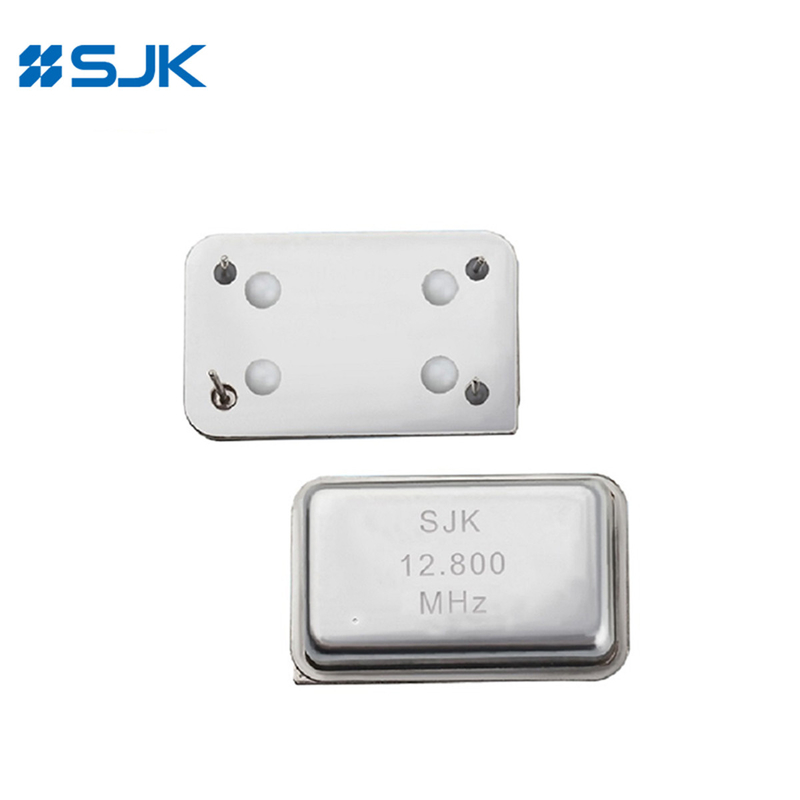

Output di onde sinusoidali a 14 pin TCXO 10-52MHz 3.3V 10pF 0

Output di onde sinusoidali a 14 pin TCXO 10-52MHz 3.3V 10pF 1 +86-755-88352869

Output di onde sinusoidali a 14 pin TCXO 10-52MHz 3.3V 10pF 2 Rita@q-crystal.com
