Tipo		SMD OCXO della serie 9X
Tipo di uscita		HCMOS
Carico di uscita		15pF, oppure specificare
Forma d'onda di uscita		Di forma rettangolare
Tensione di alimentazione		3.3V / 5.0V
Intervallo di frequenza		5~40 MHz
Temperatura di funzionamento		-40°C - +85°C, o specificare
Stabilità della frequenza	Tolleranza di frequenza	± 30 ppm al massimo.
	vs. Temperatura di funzionamento	±10ppb~±50ppb
	Versus tensione di alimentazione	±5ppb Max. (±5 variazione)
	rispetto al carico	±10ppb Max. (±10 variazione)
	vs Invecchiamento	±2,0ppb/giorno, ±0,4ppm/anno, ±2,0ppm/10 anni, Max.
Voltaggio Vol (Max.) / Voh (Min.)		0.1Vcc/0.9Vcc
Ciclo di lavoro		45-55%
Spurious (sfurioso)		-60 dBc
Scaldo		± 0,1 ppm (in 5 minuti @+25, riferito a 1 ora)
Consumo di energia (stato fisso)		0.6W Max.
Intervallo di regolazione della frequenza		± 5 ppm (+1,65V±1,65V/+2,5V±2,5V)
Noise di fase @20MHz	@10Hz	-98 dBc/Hz
	@100Hz	-126 dBc/Hz
	@ 1KHz	-145 dBc/Hz
	@10KHz	-152 dBc/Hz
Unità di imballaggio		500 p.c. per bobina

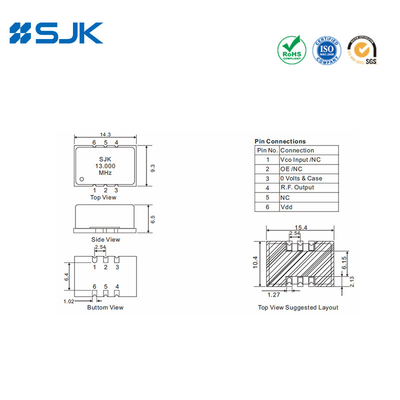

Dimensioni [mm]

SMD 14*9*5mm OCXO Con 6 Pad 5~40MHz 3.3V O 5V ±30ppb -40~+85 Per Switch Digitale 0

SMD 14*9*5mm OCXO Con 6 Pad 5~40MHz 3.3V O 5V ±30ppb -40~+85 Per Switch Digitale 1 +86-755-88352869

SMD 14*9*5mm OCXO Con 6 Pad 5~40MHz 3.3V O 5V ±30ppb -40~+85 Per Switch Digitale 2 Rita@q-crystal.com
