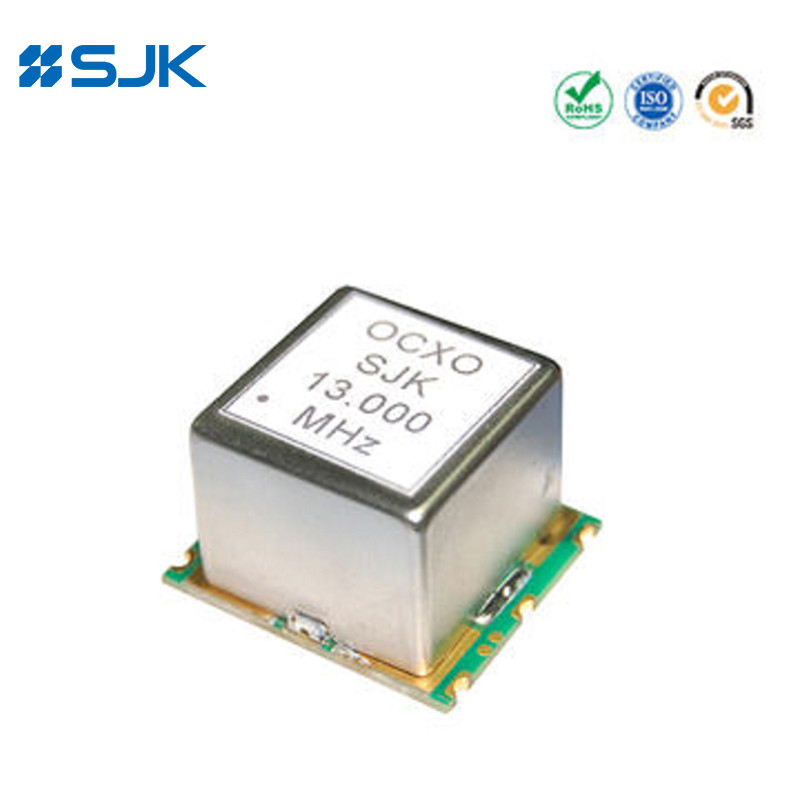

Name: SMD 25 X 22 X 11 mm Dimensione OCXO Supporto 5-40MHz 3.3V Oscillatore a cristallo a controllo forno
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5X
Price: 1,499.05 USD
Availability: InStock

Marchio:	SJK
Numero di modello:	SJK-5X
MOQ:	1000 pezzi
Prezzo:	negotiable
Dettagli dell' imballaggio:	1Kp/Bassa
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

SGS, RoHS, REACH

Modello:

SMD OCXO della serie 5X

Intervallo di frequenza:

10MHz (5~40MHz)

Tensione di alimentazione:

3.3V/5.0V

Tolleranza di frequenza:

±10ppb

Dimensione:

25*22*11 mm

Applicazioni:

Stazione base, interruttore digitale, apparecchiature di prova, ecc.

Capacità di alimentazione:

30Kpcs al mese

Evidenziare:

Oscillatore ocso di 25 x 22 x 11 mm

oscillatore ocxo 10ppb

rumore di fase bassa ocxo 11 mm

Descrizione del prodotto

SMD 25*22*11mm OCXO supporto 5-40MHz 3.3V oscillatore a cristallo a controllo forno

Caratteristiche

OCXO (Oven Controlled Crystal Oscillator)

Tipo di SMD OCXO da 25,4×22,1×11 mm

Intervallo di frequenza da 5 MHz a 40 MHz

Stabilità di frequenza ±10ppb su -40°C - +85°C

Montaggio automatico e saldatura a riversamento

Riscaldamento molto rapido e accurata stabilità

Unità cristallina SC-Cut

Applicazioni: stazione base, switch digitale, apparecchiature di prova, apparecchiature di misura, sintetizzatori, ecc.

RoHS Compliant & Pb-Free

Specificità

Tipo		SMD OCXO della serie 5X
Tipo di uscita		HCMOS
Carico di uscita		15pF, oppure specificare
Forma d'onda di uscita		Di forma rettangolare
Tensione di alimentazione		3.3V / 5.0V
Intervallo di frequenza		5~40 MHz
Temperatura di funzionamento		-40°C - +85°C, o specificare
Stabilità della frequenza	Tolleranza di frequenza	± 10 ppm al massimo.
	vs. Temperatura di funzionamento	±5ppb~±20ppb
	Versus tensione di alimentazione	±0,5 ppp Max. (±5 variazione)
	rispetto al carico	±0,5 ppp Max. (±10 variazioni)
	vs Invecchiamento	±0,5 ppm/giorno, ±50 ppm/anno, ±0,4 ppm/10 anni, massimo.
Voltaggio Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
Ciclo di lavoro		45-55%
Spurious (sfurioso)		-60 dBc
Scaldo		± 0,1 ppm (in 5 minuti @+25, riferito a 1 ora)
Consumo di energia (stato fisso)		1.2W Max.
Intervallo di regolazione della frequenza		± 0,5 ppm (+1,65V±1,65V/+2,5V±2,5V)
Noise di fase @20MHz	@10Hz	-115 dBc/Hz
	@100Hz	-130 dBc/Hz
	@ 1KHz	-140 dBc/Hz
	@10KHz	- 150 dBc/Hz
Unità di imballaggio		200 p.c. per bobina

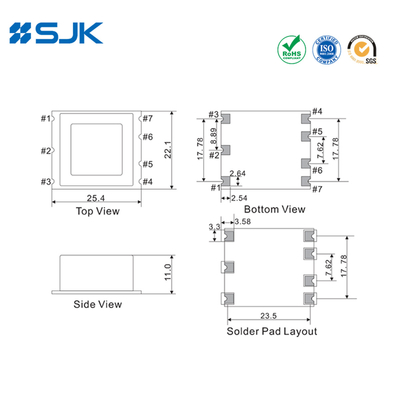

Dimensioni [mm]

SMD 25 X 22 X 11 mm Dimensione OCXO Supporto 5-40MHz 3.3V Oscillatore a cristallo a controllo forno 0

SMD 25 X 22 X 11 mm Dimensione OCXO Supporto 5-40MHz 3.3V Oscillatore a cristallo a controllo forno 1 +86-755-88352869

SMD 25 X 22 X 11 mm Dimensione OCXO Supporto 5-40MHz 3.3V Oscillatore a cristallo a controllo forno 2 Rita@q-crystal.com

Tag:

Oscillatore ocso di 25 x 22 x 11 mm

oscillatore ocxo 10ppb

rumore di fase bassa ocxo 11 mm
