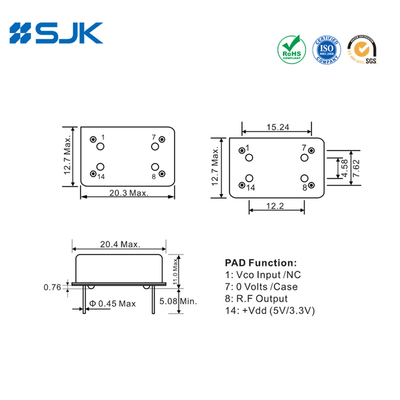

Dimensioni [mm]

Ocxo a grandezza naturale con 20,3 x 12,7 x 11,0 mm 0

Prodotti

- Lista dei risonatori di cristallo
- Lista degli oscillatori cristallini
- Lista dei filtri di cristallo
- Elenco dei dispositivi ceramici
- Lista dei dispositivi SAW
- Elenco degli oscillatori MEMS

TECNICO

- Test di affidabilità
- Informazioni sui prodotti verdi
- Nastro e bobina
- Certificati
- Diagramma dei flussi
- Politica della qualità

Qualità

Riguardo a SJK

- Profilo aziendale
- Storia e onorificenze
- SJK Life.

Ocxo a grandezza naturale con 20,3 x 12,7 x 11,0 mm 1 +86-755-88352869

Ocxo a grandezza naturale con 20,3 x 12,7 x 11,0 mm 2 SJK@q-crystal.com

OnLin

Skype

Tag:

Oscillatore ocso a buco

Oscillatore ocso full size

20.3 x 12.7 x 11.0 mm tipi di oscillatori ad alta frequenza

Prodotti correlati

video

Serie 3X Through-Hole 20*20 OCXO gamma ad alta frequenza 5MHz-40MHz Alta stabilità 10ppb Per telecomunicazioni

Ottenga il migliore prezzo

video

Alta stabilità SMD in miniatura a 4 pad OCXO 1X Serie SMD 9 X 7 Dimensioni OCXO per sintetizzatore Switch digitale

Ottenga il migliore prezzo

video

25 X 25 X 12 mm OCXO 5~100MHz 5.0V O 12V ±100ppb Per il circuito di riferimento di cronometraggio

Ottenga il migliore prezzo

video

SMD 1495mm OCXO Con 6 Pad 5~40MHz 3.3V O 5V ±30ppb -40~+85 Per Switch Digitale

Ottenga il migliore prezzo

video

SMD 25 X 22 X 11 mm Dimensione OCXO Supporto 5-40MHz 3.3V Oscillatore a cristallo a controllo forno

Ottenga il migliore prezzo

video

OCXO attraverso il buco con 362712mm Dimensione 5~100MHz 5V ±5ppb LVTTL

Ottenga il migliore prezzo

video

Ocxo a grandezza naturale con 20,3 x 12,7 x 11,0 mm

Ottenga il migliore prezzo

video

Attraverso il foro 4 Pin 25 * 25mm OCXO Supporto 10MHz, 100Mz 5 ~ 100MHz 5.0V O 12V ± 100ppb O ± 20ppb Per le telecomunicazioni

Ottenga il migliore prezzo

Dettagli dei prodotti

Casa > prodotti >

OCXO

Ocxo a grandezza naturale con 20,3 x 12,7 x 11,0 mm

Tutte le categorie

Risonatore di cristallo

Serie 6A, unità di cristallo HC-49/U

Serie 6B, unità cristallina HC-49S/SS

Serie 6C, HC-49SMD/49SSMD Crystal Unit

Unità di cristallo HC-M49SMD serie 6P

Serie 6D, unità cristallina UM-1

Serie 6Z, unità cristallina tipo cilindro

Serie 7S, SMD 1210 Seam Crystal Unit

Serie 7Y, SMD 1612 Seam Crystal Unit

Serie 7F, SMD 2016 Seam Crystal Unit

Serie 7E, SMD 2520 Seam Crystal Unit

Serie 7U, SMD 3225 Seam Crystal Unit

Serie 7I, SMD 5032 Seam Crystal Unit

Serie 6G, SMD 6035 Seam Crystal Unit

Serie 6F, SMD 7050 Seam Crystal Unit

Serie 7Z, SMD 2520 Glass Crystal Unit

Serie 7V, SMD 3225 unità cristallina di vetro

Serie 6I, SMD 5032 cristallo di vetro

SMD 6035 unità di cristallo di vetro

32cristallo di forcella di sintonizzazione.768KHz

Serie 7K, SMD 1610 Fork di sintonizzazione Cristallo

Serie 7R, SMD 2012 Cristallo di forcella di sintonizzazione

Serie 7L, SMD 3215 Fork di sintonizzazione Cristallo

Serie 7M, SMD 7015 cristallo di forcella di sintonizzazione

Serie 6LC, SMD 8038 Cristallo di forcella di sintonizzazione

Serie 6LB, SMD 206B Cristallo di forcella di sintonizzazione

Serie 6K6, cristallo a forcella di sintonizzazione 2*6mm

Serie 6K8, cristallo a forcella di sintonizzazione 3*8mm

Oscillatore piezoelettrico

Oscillatore a cristallo SMD 1612 serie 8N

Oscillatore di cristallo SMD 2016 serie 1N

Oscillatore a cristallo SMD 2520 serie 2N

Oscillatore a cristallo SMD 3225 serie 3N

Oscillatore a cristallo SMD 5032 serie 7N

Oscillatore a cristallo SMD 7050 serie 6N

Oscillatore a cristallo SMD 1490 serie 9N

Serie 6MF, oscillatore a cristallo a grandezza naturale

Serie 6MH, oscillatore a cristallo a mezza dimensione a foro

Oscillatore differenziale

Oscillatore di uscita serie 3J, SMD 3225 LVPECL

Oscillatore di uscita LVDS di serie 3D SMD 3225

Oscillatore di uscita SMD 3225 HCSL serie 3H

Oscillatore di uscita LVPECL serie 5J, SMD 5032

Oscillatore di uscita LVDS SMD 5032 serie 5D

Oscillatore di uscita SMD 5032 HCSL serie 5H

Oscillatore di uscita LVPECL serie 7J, SMD 7050

Oscillatore di uscita LVDS SMD 7050 serie 7B

Oscillatore di uscita SMD 7050 HCSL serie 7H

Oscillatore di uscita LVPECL serie 9J, SMD 1490

Oscillatore di uscita LVDS SMD 1490 serie 9D

OCXO

Serie 1X, SMD 9*7 Dimensione OCXO

Serie 9X, SMD 1495 Dimensione OCXO

Serie 5X, SMD 252211 Dimensione OCXO

Serie 2X, OCXO a buco

Serie 3X, 20*20 OCXO

Serie 9M, attraverso buco 252512 OCXO

Serie 6X, attraverso buco 362712 taglia OCXO

TCXO/VC-TCXO

Serie 7X, SMD 2016 TCXO / VC-TCXO

Serie 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sine Wave

Serie 7T, SMD 3225 CMOS TCXO / VC-TCXO

Serie 5T, SMD 5032 TCXO / VC-TCXO

Serie 8T, SMD 7050 TCXO / VC-TCXO

Serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, TCXO / VC-TCXO a fori trasversali

La serie 1T SMD 1612 TCXO/VC-TCXO

Serie 8W SMD 3225 TCXO /VC-TCXO (onda sinusoidale tagliata)

SMD serie 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS Output VCXO

Serie 3P, SMD 3225 LVPECL Uscita VCXO

Serie 5S, SMD 5032 CMOS Output VCXO

Serie 5P, SMD 5032 LVPECL Uscita VCXO

La serie 5V, SMD 5032 LVDS Output VCXO

Serie 6S, SMD 7050 CMOS Output VCXO

Serie 7P, SMD 7050 LVPECL Uscita VCXO

Série 6V, SMD 7050 LVDS Uscita VCXO

Serie 9S, SMD 1490 CMOS Output VCXO

Serie 9P, SMD 1490 LVPECL Uscita VCXO

La serie 9V, SMD 1490 LVDS Output VCXO

Serie 6RF, VCXO a grandezza naturale

Serie 6RH, VCXO a mezza dimensione attraverso buco

Oscillatore RTC 32,768KHz

Oscillatore SMD 2016 RTC di serie 2E

Oscillatore SMD 2520 RTC della serie 2D

Oscillatore SMD 3225 RTC di serie 3C

Oscillatore SMD 5032 RTC di serie 5B

Oscillatore SMD 7050 RTC di serie 7A

MCF (filtro monolitico a cristallo)

Filtro di cristallo HC-49T

Filtro di cristallo UM-1

Filtro di cristallo UM-5

Filtro a cristalli CF a due poli

CF filtro a cristalli a 3 poli

Filtro a cristalli CF a 4 poli

Risuonatore ceramico

Resonatore ceramico di serie ZTA, DIP e SMD

Resonatore ceramico di serie ZTT, DIP e SMD

Resonatore ceramico di serie ZTB, DIP e SMD

Filtro in ceramica

Serie LT10.7, filtro ceramico di tipo DIP e SMD

Filtro ceramico di tipo LT/LTS, DIP e SMD serie

Serie LT455...W, filtro ceramico di tipo DIP

Serie LT455...U, filtro ceramico di tipo DIP

Serie LT450...W, filtro ceramico di tipo DIP

Serie LT450...U, filtro ceramico di tipo DIP

Serie XT, trappola in ceramica di tipo DIP

Resonatore SAW

F-11, DIP Saw Resonator (4 pin)

D-11, DIP Saw Resonator (3 pin)

TO-39, DIP Saw Resonator (3 pin)

Serie 6AW, SMD 3225 Saw Resonator

HC-49SMD SAW Resonator

SMD QCC4A SAW risonatore (5.0*3.5)

Risonatore SEGA DCC6C SMD (3*3)

SMD DCC6 SAW risonatore (3.8*3.8)

SMD QCC8C SAW Resonator (5.0*5.0)

SMD 2016 SAW Resonator ((2 Pin)

Resonatore SMD 1814 SAW

Resonatore SMD 6026 SAW

Filtro da vetro

Filtro SAW SMD 2520 della serie 5AW

TO-39, filtro DIP SAW (3 pin)

Filtro SAW SMD DCC6C (3*3)

SMD DCC6 SAW Filter (3.8*3.8)

SMD QCC8B SAW Filter (3.8*3.8)

SMD QCC8C SAW Filter (5.0*5.0)

SMD QCC8D SAW Filter (3*3)

QCC12 Filtro SAW ((13.3*6.5)

Oscillatore MEMS a bassa potenza

SJK8008-2016 Oscillatore MEMS

SJK8008-2520 Oscillatore MEMS

SJK8008-3225 Oscillatore MEMS

SJK8008-5032 Oscillatore MEMS

SJK8008-7050 Oscillatore MEMS

SJK8009-2016 Oscillatore MEMS

SJK8009-2520 Oscillatore MEMS

SJK8009-3225 Oscillatore MEMS

SJK8009-5032 Oscillatore MEMS

SJK8009-7050 Oscillatore MEMS

SJK8208-5032 Oscillatore MEMS

SJK8209-2520 Oscillatore MEMS

SJK9005-2520 Oscillatore MEMS

SJK8918-Oscillatore ad alta temperatura (-40~+125°C)

SJK8009-115 a 137 MHz, oscillatore a bassa potenza

Oscillatore MEMS differenziale

SJK9121-3225 MEMS LVPECL Oscillatore di uscita

SJK9121-3225 Oscillatore di uscita MEMS LVDS

SJK9365-3225 Oscillatore di uscita MEMS HCSL

SJK9121-5032 MEMS LVPECL Oscillatore di uscita

SJK9121-5032 Oscillatore di uscita MEMS LVDS

SJK9365-5032 Oscillatore di uscita MEMS HCSL

SJK9121-7050 MEMS LVPECL Oscillatore di uscita

SJK9121-7050 Oscillatore di uscita MEMS LVDS

SJK9365-7050 MEMS HCSL Oscillatore di uscita

SJK9366-1 a 220 MHz, XO differenziale a basso jitter, LVDS, LVPECL e LVDS

SJK9121-1 a 220 MHz, ±10 a ±50 ppm XO differenziale LVDS & LVPECL

Ocxo a grandezza naturale con 20,3 x 12,7 x 11,0 mm

Marchio:	SJK
Numero di modello:	2x
MOQ:	1
Prezzo:	negotiable
Dettagli dell' imballaggio:	1Kp/Bassa
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Marca:

SJK

Certificazione:

SGS, RoHS, REACH

Numero di modello:

Modello:

Serie 2X DIP-14 OCXO

Intervallo di frequenza:

5~40 MHz

Tensione di alimentazione:

3.3V/5.0V

Tolleranza di frequenza:

u00b150 ppm

Dimensione:

20.3*12,7*11,0 mm

Applicazioni:

Stazione base, interruttore digitale, apparecchiature di misurazione, SDH, SONET

Quantità di ordine minimo:

Prezzo:

negotiable

Imballaggi particolari:

1Kp/Bassa

Tempi di consegna:

4-6 settimane

Termini di pagamento:

T/T

Evidenziare:

Oscillatore ocso a buco

Oscillatore ocso full size

20.3 x 12.7 x 11.0 mm tipi di oscillatori ad alta frequenza

Descrizione del prodotto

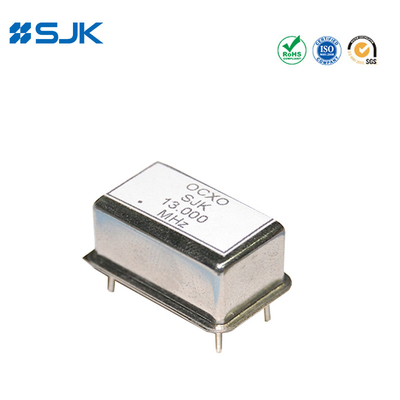

OXO a grandezza naturale con 20,3*12,7*11,0 mm

Caratteristiche

OCXO (Oven Controlled Crystal Oscillator)

Tipico 20,3×12,7×11mm 14-Pin Full-size Through-hole OCXO

Intervallo di frequenza da 5 MHz a 40 MHz

±50ppb stabilità di frequenza su -40~+85°C

Strato 3 (in totale ±4,6 ppm, compresi i 10 anni di invecchiamento)

Riscaldamento molto rapido e accurata stabilità

Applicazioni: stazione base, switch digitale, apparecchiature di prova, apparecchiature di misura, SDH, SONET, ecc.

RoHS Compliant & Pb-Free

Specificità

Tipo		Serie 2X DIP-14 OCXO
Tipo di uscita		HCMOS
Carico di uscita		15pF, oppure specificare
Forma d'onda di uscita		Di forma rettangolare
Tensione di alimentazione		3.3V/5.0V
Intervallo di frequenza		5~40 MHz
Temperatura di funzionamento		-20°C - +70°C, oppure specificare
Stabilità della frequenza	Tolleranza di frequenza	± 0,1 ppm Max.
	vs. Temperatura di funzionamento	±50ppb~±200ppb
	Versus tensione di alimentazione	±50ppb Max. (±5 variazione)
	rispetto al carico	±50ppb Max. (±10 variazioni)
	vs Invecchiamento	± 5,0 ppm/giorno, ± 0,5 ppm/anno, ± 3,0 ppm/10 anni
Voltaggio Vol (Max.) / Voh (Min.)		0.1Vcc/0.9Vcc
Ciclo di lavoro		45-55%
Spurious (sfurioso)		-60 dBc
Scaldo		± 0,1 ppm (in 2 minuti @+25, riferito a 1 ora)
Consumo di energia (stato fisso)		0.8W Max.
Intervallo di regolazione della frequenza		± 5,0 ppm (+1,65V±1,65V/+2,5V±2,5V)
Noise di fase @20MHz	@10Hz	-105 dBc/Hz
	@100Hz	-130 dBc/Hz
	@ 1KHz	-140 dBc/Hz
	@10KHz	- 150 dBc/Hz
Unità di imballaggio		200 pezzi.

Dimensioni [mm]

Ocxo a grandezza naturale con 20,3 x 12,7 x 11,0 mm 0

Prodotti

- Lista dei risonatori di cristallo
- Lista degli oscillatori cristallini
- Lista dei filtri di cristallo
- Elenco dei dispositivi ceramici
- Lista dei dispositivi SAW
- Elenco degli oscillatori MEMS

TECNICO

- Test di affidabilità
- Informazioni sui prodotti verdi
- Nastro e bobina
- Certificati
- Diagramma dei flussi
- Politica della qualità

Qualità

Riguardo a SJK

- Profilo aziendale
- Storia e onorificenze
- SJK Life.

Ocxo a grandezza naturale con 20,3 x 12,7 x 11,0 mm 1 +86-755-88352869

Ocxo a grandezza naturale con 20,3 x 12,7 x 11,0 mm 2 SJK@q-crystal.com

OnLin

Skype

Tag:

Oscillatore ocso a buco

Oscillatore ocso full size

20.3 x 12.7 x 11.0 mm tipi di oscillatori ad alta frequenza

Prodotti correlati

video

Serie 3X Through-Hole 20*20 OCXO gamma ad alta frequenza 5MHz-40MHz Alta stabilità 10ppb Per telecomunicazioni

Ottenga il migliore prezzo

video

Alta stabilità SMD in miniatura a 4 pad OCXO 1X Serie SMD 9 X 7 Dimensioni OCXO per sintetizzatore Switch digitale

Ottenga il migliore prezzo

video

25 X 25 X 12 mm OCXO 5~100MHz 5.0V O 12V ±100ppb Per il circuito di riferimento di cronometraggio

Ottenga il migliore prezzo

video

SMD 1495mm OCXO Con 6 Pad 5~40MHz 3.3V O 5V ±30ppb -40~+85 Per Switch Digitale

Ottenga il migliore prezzo

video

SMD 25 X 22 X 11 mm Dimensione OCXO Supporto 5-40MHz 3.3V Oscillatore a cristallo a controllo forno

Ottenga il migliore prezzo

video

OCXO attraverso il buco con 362712mm Dimensione 5~100MHz 5V ±5ppb LVTTL

Ottenga il migliore prezzo

video

Ocxo a grandezza naturale con 20,3 x 12,7 x 11,0 mm

Ottenga il migliore prezzo

video

Attraverso il foro 4 Pin 25 * 25mm OCXO Supporto 10MHz, 100Mz 5 ~ 100MHz 5.0V O 12V ± 100ppb O ± 20ppb Per le telecomunicazioni

Ottenga il migliore prezzo

Risonatore di cristallo

Serie 6A, unità di cristallo HC-49/U

Serie 6B, unità cristallina HC-49S/SS

Serie 6C, HC-49SMD/49SSMD Crystal Unit

Unità di cristallo HC-M49SMD serie 6P

Serie 6D, unità cristallina UM-1

Serie 6Z, unità cristallina tipo cilindro

Serie 7S, SMD 1210 Seam Crystal Unit

Serie 7Y, SMD 1612 Seam Crystal Unit

Serie 7F, SMD 2016 Seam Crystal Unit

Serie 7E, SMD 2520 Seam Crystal Unit

Serie 7U, SMD 3225 Seam Crystal Unit

Serie 7I, SMD 5032 Seam Crystal Unit

Serie 6G, SMD 6035 Seam Crystal Unit

Serie 6F, SMD 7050 Seam Crystal Unit

Serie 7Z, SMD 2520 Glass Crystal Unit

Serie 7V, SMD 3225 unità cristallina di vetro

Serie 6I, SMD 5032 cristallo di vetro

SMD 6035 unità di cristallo di vetro

32cristallo di forcella di sintonizzazione.768KHz

Serie 7K, SMD 1610 Fork di sintonizzazione Cristallo

Serie 7R, SMD 2012 Cristallo di forcella di sintonizzazione

Serie 7L, SMD 3215 Fork di sintonizzazione Cristallo

Serie 7M, SMD 7015 cristallo di forcella di sintonizzazione

Serie 6LC, SMD 8038 Cristallo di forcella di sintonizzazione

Serie 6LB, SMD 206B Cristallo di forcella di sintonizzazione

Serie 6K6, cristallo a forcella di sintonizzazione 2*6mm

Serie 6K8, cristallo a forcella di sintonizzazione 3*8mm

Oscillatore piezoelettrico

Oscillatore a cristallo SMD 1612 serie 8N

Oscillatore di cristallo SMD 2016 serie 1N

Oscillatore a cristallo SMD 2520 serie 2N

Oscillatore a cristallo SMD 3225 serie 3N

Oscillatore a cristallo SMD 5032 serie 7N

Oscillatore a cristallo SMD 7050 serie 6N

Oscillatore a cristallo SMD 1490 serie 9N

Serie 6MF, oscillatore a cristallo a grandezza naturale

Serie 6MH, oscillatore a cristallo a mezza dimensione a foro

Oscillatore differenziale

Oscillatore di uscita serie 3J, SMD 3225 LVPECL

Oscillatore di uscita LVDS di serie 3D SMD 3225

Oscillatore di uscita SMD 3225 HCSL serie 3H

Oscillatore di uscita LVPECL serie 5J, SMD 5032

Oscillatore di uscita LVDS SMD 5032 serie 5D

Oscillatore di uscita SMD 5032 HCSL serie 5H

Oscillatore di uscita LVPECL serie 7J, SMD 7050

Oscillatore di uscita LVDS SMD 7050 serie 7B

Oscillatore di uscita SMD 7050 HCSL serie 7H

Oscillatore di uscita LVPECL serie 9J, SMD 1490

Oscillatore di uscita LVDS SMD 1490 serie 9D

OCXO

Serie 1X, SMD 9*7 Dimensione OCXO

Serie 9X, SMD 14*9*5 Dimensione OCXO

Serie 5X, SMD 25*22*11 Dimensione OCXO

Serie 2X, OCXO a buco

Serie 3X, 20*20 OCXO

Serie 9M, attraverso buco 25*25*12 OCXO

Serie 6X, attraverso buco 36*27*12 taglia OCXO

TCXO/VC-TCXO

Serie 7X, SMD 2016 TCXO / VC-TCXO

Serie 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sine Wave

Serie 7T, SMD 3225 CMOS TCXO / VC-TCXO

Serie 5T, SMD 5032 TCXO / VC-TCXO

Serie 8T, SMD 7050 TCXO / VC-TCXO

Serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, TCXO / VC-TCXO a fori trasversali

La serie 1T SMD 1612 TCXO/VC-TCXO

Serie 8W SMD 3225 TCXO /VC-TCXO (onda sinusoidale tagliata)

SMD serie 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS Output VCXO

Serie 3P, SMD 3225 LVPECL Uscita VCXO

Serie 5S, SMD 5032 CMOS Output VCXO

Serie 5P, SMD 5032 LVPECL Uscita VCXO

La serie 5V, SMD 5032 LVDS Output VCXO

Serie 6S, SMD 7050 CMOS Output VCXO

Serie 7P, SMD 7050 LVPECL Uscita VCXO

Série 6V, SMD 7050 LVDS Uscita VCXO

Serie 9S, SMD 1490 CMOS Output VCXO

Serie 9P, SMD 1490 LVPECL Uscita VCXO

Serie 9X, SMD 1495 Dimensione OCXO

Serie 5X, SMD 252211 Dimensione OCXO

Serie 9M, attraverso buco 252512 OCXO

Serie 6X, attraverso buco 362712 taglia OCXO
