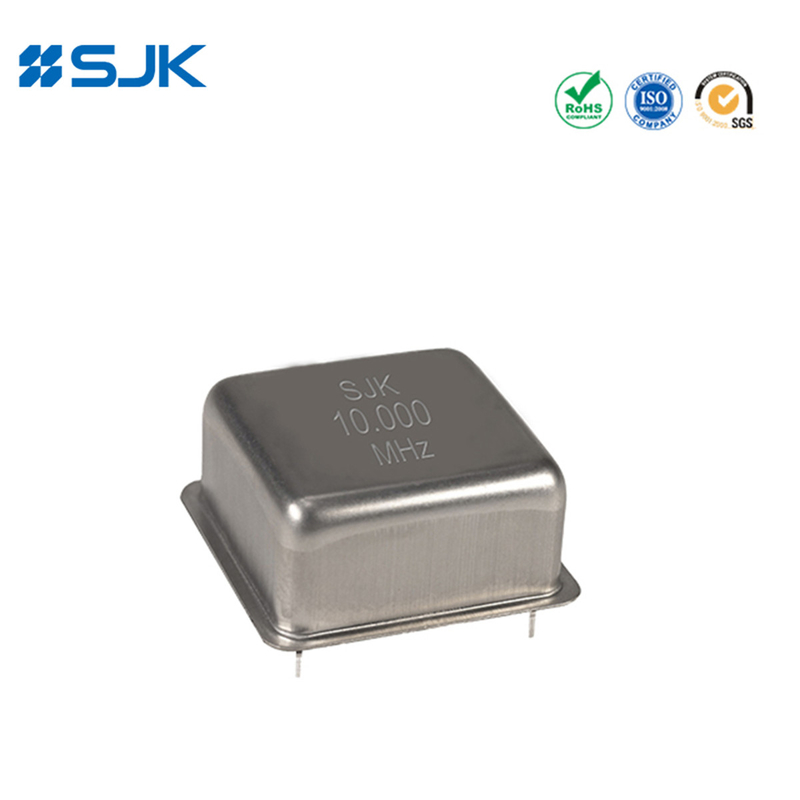

Name: 25 X 25 X 12 mm OCXO 5~100MHz 5.0V O 12V ±100ppb Per il circuito di riferimento di cronometraggio
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9M
Price: 1,499.05 USD
Availability: InStock

Marchio:	SJK
Numero di modello:	SJK-9M
MOQ:	100 pezzi
Prezzo:	negotiable
Dettagli dell' imballaggio:	100 pezzi per sacchetto
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

SGS, RoHS, REACH

Modello:

Serie 9M DIP OCXO

Intervallo di frequenza:

5~100 MHz

Tensione di alimentazione:

3.3V/5.0V/12V

Tolleranza di frequenza:

100 pppb

Dimensione:

25*25*12 mm

Applicazioni:

Stazione base, interruttore digitale, circuito di riferimento, ecc.

Capacità di alimentazione:

70KKpcs/M

Evidenziare:

Oscillatore a cristallo a comando forno di 25 x 25 x 12 mm

Oscillatore a cristallo a controllo forno da 100 pppb

Ventilazione oscillatoria ad alta frequenza di 100 MHz

Descrizione del prodotto

Per il circuito di cronometraggio di riferimento

Caratteristiche

OCXO (Oven Controlled Crystal Oscillator)

Tipico 25,4×25,4×12,7mm DIP Through-hole OCXO

Intervallo di frequenza da 5 MHz a 100 MHz

±3ppb stabilità di frequenza su -40°C ~ +85°C

Strato 3 (in totale ± 0,3 ppm, compresi i 10 anni di invecchiamento)

Riscaldamento molto rapido e accurata stabilità

Applicazioni: stazione base, switch digitale, apparecchiature di prova, apparecchiature di misura, SDH, SONET, ecc.

RoHS Compliant & Pb-Free

Specificità

Tipo		Serie 9M DIP OCXO
Tipo di uscita		LVTTL/onda sinusoidale
Carico di uscita		15pF, oppure specificare
Forma d'onda di uscita		Di forma rettangolare
Tensione di alimentazione		3.3V/5.0V	12V
Intervallo di frequenza		5~40 MHz	10~100 MHz
Temperatura di funzionamento		-40°C - +85°C, o specificare
Stabilità della frequenza	Tolleranza di frequenza	± 10 ppm al massimo.
	vs. Temperatura di funzionamento	±3ppb~±10ppb
	Versus tensione di alimentazione	±5ppb Max. (±5 variazione)
	rispetto al carico	±5ppb Max. (±10 variazioni)
	vs Invecchiamento	±0,5ppb/giorno, ±50ppb/anno, ±0,3ppm/10 anni
Voltaggio Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
Ciclo di lavoro		45-55%
Spurious (sfurioso)		-60 dBc
Scaldo		±10ppb (in 2 minuti @+25, riferito a 1 ora)
Consumo di energia (stato fisso)		1.3W Max.
Intervallo di regolazione della frequenza		± 0,5 ppm (+1,65V±1,65V/+2,5V±2,5V/+5V±5)
Noise di fase @20MHz	@10Hz	-120 dBc/Hz
	@100Hz	-135 dBc/Hz
	@ 1KHz	-145 dBc/Hz
	@10KHz	- 150 dBc/Hz
Unità di imballaggio		100 pezzi.

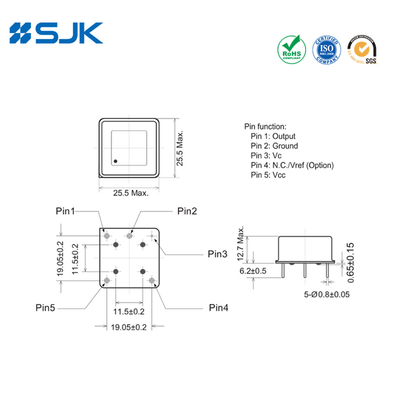

Dimensioni [mm]

25 X 25 X 12 mm OCXO 5~100MHz 5.0V O 12V ±100ppb Per il circuito di riferimento di cronometraggio 0

25 X 25 X 12 mm OCXO 5~100MHz 5.0V O 12V ±100ppb Per il circuito di riferimento di cronometraggio 1 +86-755-88352869

25 X 25 X 12 mm OCXO 5~100MHz 5.0V O 12V ±100ppb Per il circuito di riferimento di cronometraggio 2 Rita@q-crystal.com
