Resonatore ceramico di tipo DIP SMD della serie ZTB con stabilità di frequenza superiore allo 0,3%

Marchio:	SJK
Numero di modello:	ZTB
MOQ:	1000 pezzi
Prezzo:	negotiable
Dettagli dell' imballaggio:	1000 pezzi
Condizioni di pagamento:	T/T,

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Marca:

SJK

Certificazione:

SGS,ROHS,REACH

Numero di modello:

ZTB

Modello:

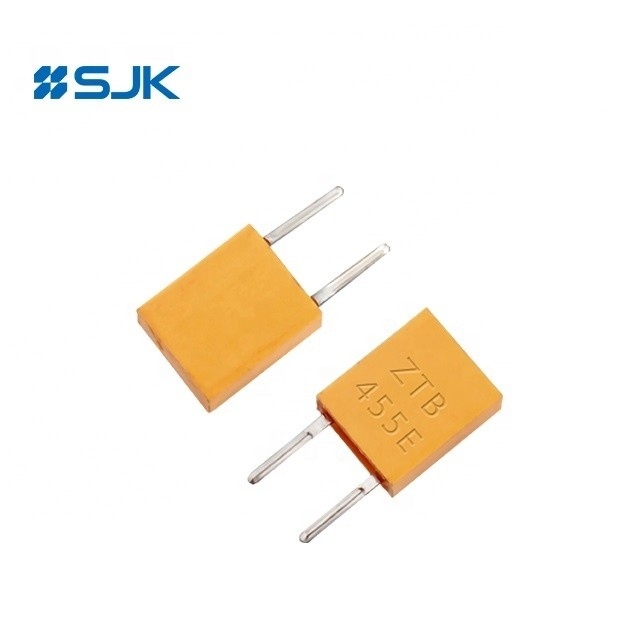

Resonatori ceramici della serie ZTB (ZTB 455E, ecc.)

Intervallo di frequenza:

190~1250KHz

Stabilità di frequenza:

0,3%

Applicazioni:

Sicurezza, radio, ricevitore.

Livello dell'azionamento:

100 μW massimo

Capacità di shunt:

7pF massimo

Intervallo di temperatura di funzionamento:

-20°C a +80°C

Conformità Rohs:

- Sì, sì.

Intervallo di temperatura di stoccaggio:

-40°C a +85°C

Coefficiente di temperatura:

+/- 0,3% massimo

serie di resistenza equivalente:

150Ω massimo

Tolleranza di frequenza:

+/- 0,5% o +/- 0,3%

Capacità di carico:

Da 20 a 50 pF

Frequenza di invecchiamento:

+/- 0,3% massimo

Quantità di ordine minimo:

1000 pezzi

Prezzo:

negotiable

Imballaggi particolari:

1000 pezzi

Tempi di consegna:

6-8weeks

Termini di pagamento:

T/T,

Capacità di alimentazione:

30Kpcs al mese

Evidenziare:

Resonatore in ceramica 190KHz

Resonatore in ceramica 1250KHz

Resonatore ceramico a cristallo ZTB

Descrizione del prodotto

Resonatore ceramico di tipo DIP SMD della serie ZTB con stabilità di frequenza di +mn 0,3%

Caratteristiche

Progettazione altamente affidabile con eccellente resistenza ambientale

Standardizzato per l'uso in dispositivi a basso profilo

Intervallo di frequenza da 190 kHz a 1250 kHz

Basso costo

Applicazioni: sicurezza, dispositivi di consumo, TV, radio, ricevitore, ecc.

Compatibilità RoHS

Specificità

Numero della parte		Accuratezza della frequenza (a 25°C)	Resonatore Impedenza	Frequenza Stabilità	L'invecchiamento per dieci anni	Capacità di carico C1 (pF)	Capacità di carico C2 (pF)
Tipo DIP	Tipo SMD	Accuratezza della frequenza (a 25°C)	Resonatore Impedenza	Frequenza Stabilità	L'invecchiamento per dieci anni	Capacità di carico C1 (pF)	Capacità di carico C2 (pF)
ZTB190~249E		±1KHz	¥20	± 0,3%	± 0,3%	330	470
ZTB250~374E		±1KHz	¥20	± 0,3%	± 0,3%	220	470
ZTB375~429E	ZTB375~429Y	±1KHz	¥20	± 0,3%	± 0,3%	120	470
ZTB430~509E	ZTB430~509Y	±2KHz	¥20	± 0,3%	± 0,3%	100	100
ZTB510~699E	ZTB510~699Y	±2KHz	¥20	± 0,3%	± 0,3%	100	100
ZTB700~1250E	ZTB700~1250Y	± 0,5%	¥70	± 0,3%	± 0,3%	100	100

Dimensioni [mm]

Tipo DIP

Resonatore ceramico di tipo DIP SMD della serie ZTB con stabilità di frequenza superiore allo 0,3% 0

Intervallo di frequenza (KHz)	Larghezza W (mm)	Spessore T (mm)	Altezza H (mm)	Spazio a piombo S (mm)	Lunghezza del piombo L (mm)
190~249	13.5	3.8	14.7	10.0	8.0
250 ~ 374	11.0	3.8	12.2	10.0	7.0
375 ~ 400	7.9	3.6	9.3	7.7	7.0
401-699	7.0	3.5	9.0	5.0	4.0 (6.0)
700~1250	5.2	2.8	6.8	2.5	3.5

Tipo SMD

Resonatore ceramico di tipo DIP SMD della serie ZTB con stabilità di frequenza superiore allo 0,3% 1

Prodotti

- Lista dei risonatori di cristallo
- Lista degli oscillatori cristallini
- Lista dei filtri di cristallo
- Elenco dei dispositivi ceramici
- Lista dei dispositivi SAW
- Elenco degli oscillatori MEMS

TECNICO

- Test di affidabilità
- Informazioni sui prodotti verdi
- Nastro e bobina
- Certificati
- Diagramma dei flussi
- Politica della qualità

Resonatore ceramico di tipo DIP SMD della serie ZTB con stabilità di frequenza superiore allo 0,3% 2 +86-755-88352869-815

Resonatore ceramico di tipo DIP SMD della serie ZTB con stabilità di frequenza superiore allo 0,3% 3 Jenny@q-crystal.com

Tag:

Risonatore di cristallo

Serie 6A, unità di cristallo HC-49/U

Serie 6B, unità cristallina HC-49S/SS

Serie 6C, HC-49SMD/49SSMD Crystal Unit

Unità di cristallo HC-M49SMD serie 6P

Serie 6D, unità cristallina UM-1

Serie 6Z, unità cristallina tipo cilindro

Serie 7S, SMD 1210 Seam Crystal Unit

Serie 7Y, SMD 1612 Seam Crystal Unit

Serie 7F, SMD 2016 Seam Crystal Unit

Serie 7E, SMD 2520 Seam Crystal Unit

Serie 7U, SMD 3225 Seam Crystal Unit

Serie 7I, SMD 5032 Seam Crystal Unit

Serie 6G, SMD 6035 Seam Crystal Unit

Serie 6F, SMD 7050 Seam Crystal Unit

Serie 7Z, SMD 2520 Glass Crystal Unit

Serie 7V, SMD 3225 unità cristallina di vetro

Serie 6I, SMD 5032 cristallo di vetro

SMD 6035 unità di cristallo di vetro

32cristallo di forcella di sintonizzazione.768KHz

Serie 7K, SMD 1610 Fork di sintonizzazione Cristallo

Serie 7R, SMD 2012 Cristallo di forcella di sintonizzazione

Serie 7L, SMD 3215 Fork di sintonizzazione Cristallo

Serie 7M, SMD 7015 cristallo di forcella di sintonizzazione

Serie 6LC, SMD 8038 Cristallo di forcella di sintonizzazione

Serie 6LB, SMD 206B Cristallo di forcella di sintonizzazione

Serie 6K6, cristallo a forcella di sintonizzazione 2*6mm

Serie 6K8, cristallo a forcella di sintonizzazione 3*8mm

Oscillatore piezoelettrico

Oscillatore a cristallo SMD 1612 serie 8N

Oscillatore di cristallo SMD 2016 serie 1N

Oscillatore a cristallo SMD 2520 serie 2N

Oscillatore a cristallo SMD 3225 serie 3N

Oscillatore a cristallo SMD 5032 serie 7N

Oscillatore a cristallo SMD 7050 serie 6N

Oscillatore a cristallo SMD 1490 serie 9N

Serie 6MF, oscillatore a cristallo a grandezza naturale

Serie 6MH, oscillatore a cristallo a mezza dimensione a foro

Oscillatore differenziale

Oscillatore di uscita serie 3J, SMD 3225 LVPECL

Oscillatore di uscita LVDS di serie 3D SMD 3225

Oscillatore di uscita SMD 3225 HCSL serie 3H

Oscillatore di uscita LVPECL serie 5J, SMD 5032

Oscillatore di uscita LVDS SMD 5032 serie 5D

Oscillatore di uscita SMD 5032 HCSL serie 5H

Oscillatore di uscita LVPECL serie 7J, SMD 7050

Oscillatore di uscita LVDS SMD 7050 serie 7B

Oscillatore di uscita SMD 7050 HCSL serie 7H

Oscillatore di uscita LVPECL serie 9J, SMD 1490

Oscillatore di uscita LVDS SMD 1490 serie 9D

OCXO

Serie 1X, SMD 9*7 Dimensione OCXO

Serie 9X, SMD 14*9*5 Dimensione OCXO

Serie 5X, SMD 25*22*11 Dimensione OCXO

Serie 2X, OCXO a buco

Serie 3X, 20*20 OCXO

Serie 9M, attraverso buco 25*25*12 OCXO

Serie 6X, attraverso buco 36*27*12 taglia OCXO

TCXO/VC-TCXO

Serie 7X, SMD 2016 TCXO / VC-TCXO

Serie 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sine Wave

Serie 7T, SMD 3225 CMOS TCXO / VC-TCXO

Serie 5T, SMD 5032 TCXO / VC-TCXO

Serie 8T, SMD 7050 TCXO / VC-TCXO

Serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, TCXO / VC-TCXO a fori trasversali

La serie 1T SMD 1612 TCXO/VC-TCXO

Serie 8W SMD 3225 TCXO /VC-TCXO (onda sinusoidale tagliata)

SMD serie 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS Output VCXO

Serie 3P, SMD 3225 LVPECL Uscita VCXO

Serie 5S, SMD 5032 CMOS Output VCXO

Serie 5P, SMD 5032 LVPECL Uscita VCXO

La serie 5V, SMD 5032 LVDS Output VCXO

Serie 6S, SMD 7050 CMOS Output VCXO

Serie 7P, SMD 7050 LVPECL Uscita VCXO

Série 6V, SMD 7050 LVDS Uscita VCXO

Serie 9S, SMD 1490 CMOS Output VCXO

Serie 9P, SMD 1490 LVPECL Uscita VCXO

Serie 9X, SMD 1495 Dimensione OCXO

Serie 5X, SMD 252211 Dimensione OCXO

Serie 9M, attraverso buco 252512 OCXO

Serie 6X, attraverso buco 362712 taglia OCXO
