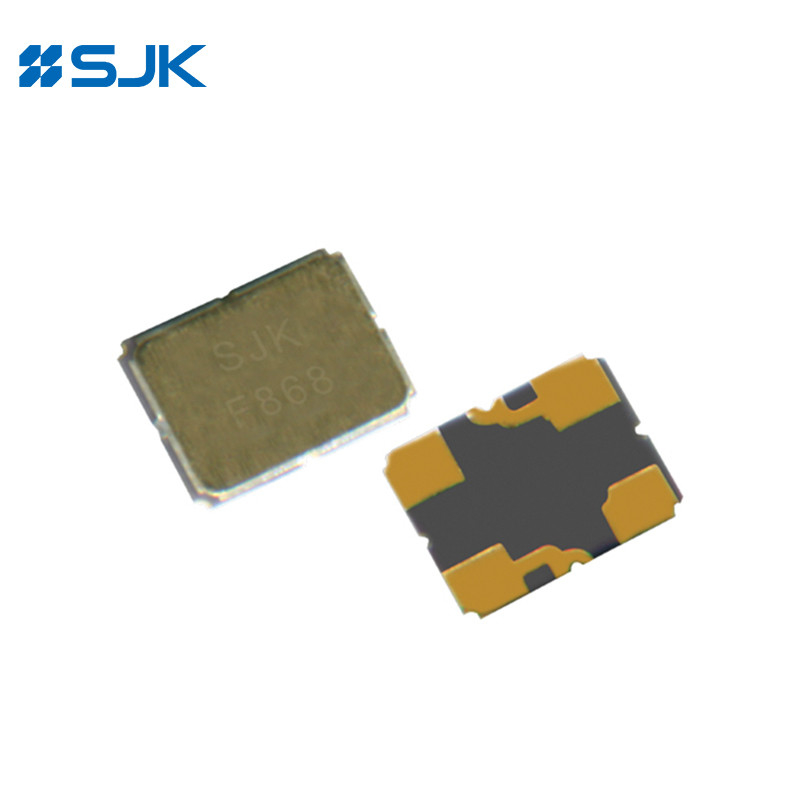

Name: SMD ad alta frequenza 2520 SAW Filter 1568MHz per componente Saw Low Loss
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5AWSF1568MA6
Price: 1,499.05 USD
Availability: InStock

Marchio:	SJK
Numero di modello:	SJK-5AWSF1568MA6
MOQ:	1000 pezzi
Prezzo:	negotiable
Dettagli dell' imballaggio:	3Kpcs/Roll
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

SGS, RoHS, REACH

Modello:

Filtro SAW 5AW

Frequenza:

1568 MHz

Perdita di inserimento:

2.0dB Max.

Dimensione:

2.5*2.0*0.7mm

larghezza di banda 3db:

Tipo 43 MHz

Intervallo di temperatura di funzionamento:

-40°C a +85°C

Intervallo di temperatura di stoccaggio:

-55~+125℃

Capacità di alimentazione:

30Kpcs al mese

Evidenziare:

SMD 2520 filtro a seghe personalizzato

filtro a seghe personalizzato 1568MHz

Filtro ad alta frequenza a bassa perdita

Descrizione del prodotto

SMD ad alta frequenza 2520 SAW Filter 1568MHz Per amplitudine, componente a bassa perdita

Caratteristiche

Confezione in ceramica per la tecnologia di montaggio in superficie (SMT)

Filtro SAW ad alta frequenza

Dimensioni del pacchetto 2,5 × 2,0 × 0,65 mm

Tipo di imballaggio DCC4A

Dispositivo sensibile elettrostatico (ESD)

Montaggio automatico e saldatura a riversamento

RoHS Compliant & Pb Free

Specificità

Articolo		Minimo	Tipico	Massimo	Unità
Frequenza centrale		15680,00 MHz o altre alte frequenze			MHz
Perdita di inserzione			1.4	2.0	dB
Perdita di inserzione	1559.08~1563.098MHz		1.6	2.5	dB
Perdita di inserzione	1573.42~1577.420MHz		1.7	2.5	dB
Ripple di ampiezza (p-p)	1559.098~1577.42MHz		0.5	1.0	dB
Larghezza di banda di 3 dB		35	43		MHz
Ripple di ritardo di gruppo	1559.098~1577.42MHz		10	30	ns
Attenuazione assoluta	DC~1463.00MHz	32	38		dB
	1463.00~1493.00MHz	38	43		dB
	1493.00~1512.00MHz	35	40		dB
	1512.00~1624.00MHz	50	55		dB
	1643.00~1673.00MHz	48	53		dB
	1673.00~2000.00MHz	40	45		dB
	2000.00~1463.00MHz	25	30		dB
Input VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
VSWR di uscita	1559.098~1577.42MHz		1.5:1	2.0:1
Temperatura di funzionamento		- Quaranta.		+ 85	°C
Temperatura di conservazione		- 55		125	°C

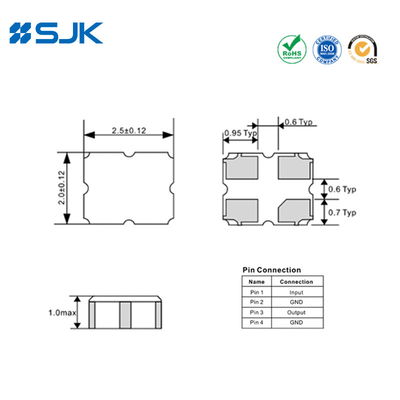

Dimensioni [mm]
