Serie 6A Unità cristallina HC-49U Con 4.000MHz 30pF Plusmn 30ppm -40- 85C Plusmn 30ppm

Marchio:	SJK
Numero di modello:	49U
MOQ:	1000 pezzi
Prezzo:	negotiable
Dettagli dell' imballaggio:	3000 pezzi
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Marca:

SJK

Certificazione:

SGS,ROHS,REACH

Numero di modello:

49U

Documento:

6A-49U.pdf

Pacco:

49U

Frequenza:

3.8845MHz

Tolleranza di frequenza a 25°C:

± 20 ppm

Temperatura di funzionamento:

-20~+70℃

Stabilità della frequenza:

± 20 ppm

Livello dell'azionamento:

100 uW (massimo)

Intervallo di temperatura di stoccaggio:

-55°C a +125°C

Stabilità di frequenza:

+/- 30 ppm (massimo)

Capacità di carico:

18 pF, 20 pF, 30 pF o serie

Frequenza di invecchiamento:

+/- 5 ppm/anno (max)

Modalità di oscillazione:

Fondamentale

Invecchiamento a 25°C:

+/- 5 ppm/anno (max)

Resistenza all'isolamento:

500 MOhm (min)

Tolleranza di frequenza:

+/- 30 ppm

Intervallo di temperatura di funzionamento:

da -20°C a +70°C

Tipo di pacchetto:

HC-49/U

Quantità di ordine minimo:

1000 pezzi

Prezzo:

negotiable

Imballaggi particolari:

3000 pezzi

Tempi di consegna:

6-8weeks

Stoccaggio:

Non disponibile

Metodo di spedizione:

Espresso

Descrizione:

Risonatore di cristallo HC-49U con frequenza di 4.000 MHz 30 pF ± 30 ppm -40~+85°C ± 50 ppm

Termini di pagamento:

T/T

Capacità di alimentazione:

30Kpcs al mese

Evidenziare:

Ceramica per risonatori HC-49U

4.000MHz di ceramica per risonatori

Unità di cristallo 30 ppm

Descrizione del prodotto

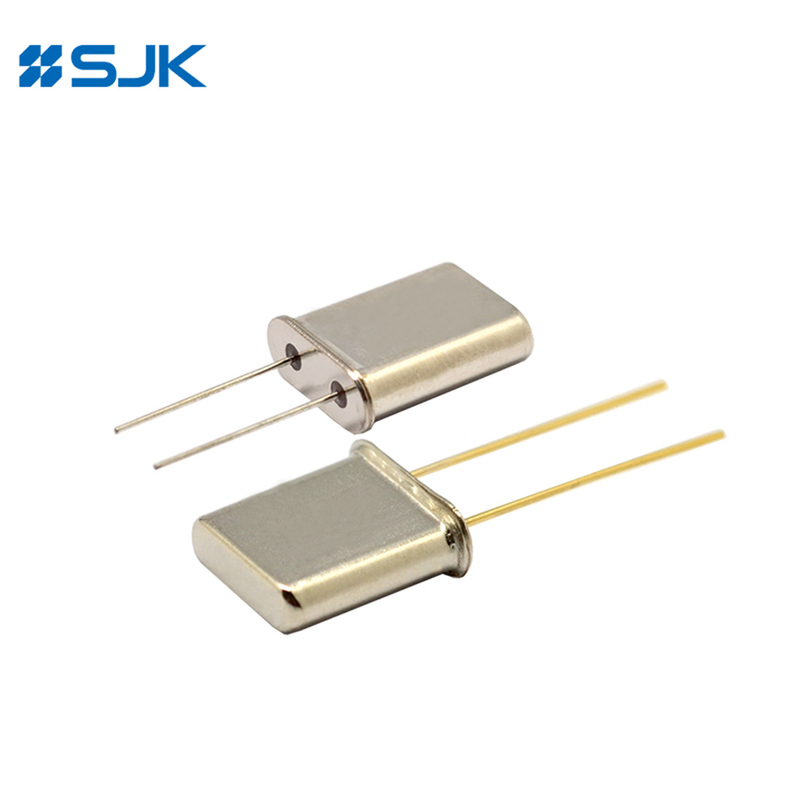

Risonatore di cristallo HC-49U con frequenza di 4.000 MHz 30 pF ± 30 ppm -40~+85°C ± 50 ppm

6A Cristallo

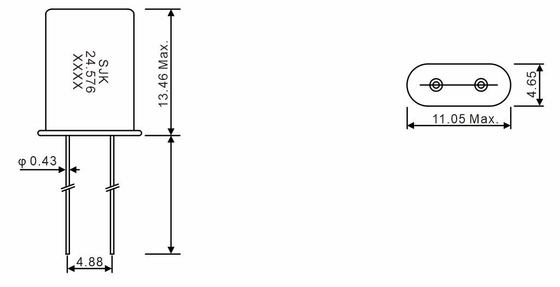

HC-49U, cristallo saldato.
Il pacchetto di metallo a tenuta stagna garantisce un'elevata affidabilità.
Confezione per il caricamento automatico.

Specificità

Tipo	6A Cristallo a foratura
Intervallo di frequenza	1~150 MHz
Tolleranza di frequenza (a 25°C)	± 20 ppm, oppure specificare
Stabilità della frequenza alla temperatura di funzionamento	± 20 ppm, oppure specificare
Intervallo di temperatura di funzionamento	-20°C - +70°C, oppure specificare
Intervallo di temperatura di stoccaggio	-55°C - +125°C
Capacità di carico	16pF, 20pF, 30pF, 32pF, oppure specificare
Livello di guida	1 ~ 500 μw (100 μW tipico)
Capacità di shunt (C0)	7 pF Max.
Invecchiamento (a 25°C)	± 3 ppm/anno al massimo.
Unità di imballaggio	100 pezzi.

Resistenza in serie equivalente (ESR)

Fondamentale		Terzo Overtone		Quinto Overtone
1~3,0MHz	350Ω al massimo.	20~25 MHz	50Ω al massimo.	70~100 MHz	60Ω al massimo.
3 ~ 3,5 MHz	150Ω al massimo.	25 ~ 30 MHz	40Ω al massimo.	100~125 MHz	60Ω al massimo.
3.5~4.0MHz	90Ω Max.	30~75MHz	40Ω al massimo.	125~150 MHz	60Ω al massimo.
4~7,0 MHz	60Ω al massimo.	75~100 MHz	60Ω al massimo.
7~15,0 MHz	35Ω al massimo.
15-30 MHz	25Ω al massimo.

Serie 6A Unità cristallina HC-49U Con 4.000MHz 30pF Plusmn 30ppm -40- 85C Plusmn 30ppm 0

Tag:

Ceramica per risonatori HC-49U

4.000MHz di ceramica per risonatori

Unità di cristallo 30 ppm

Prodotti correlati

video

Unità di cristallo di vetro SMD5032 di alta precisione della serie 6I da 8 MHz a 54 MHz per PC PDA DSC USB Interface Card

Ottenga il migliore prezzo

video

6P Serie M49SMD Crystal Unit 7 X 4mm Dimensione da 6.7458MHz a 50MHz Per dispositivi industriali

Ottenga il migliore prezzo

video

UM-1 Risonatore di cristallo di supporto a bassa frequenza Tipo di immersione

Ottenga il migliore prezzo

video

Unità di cristallo SMD1210 a basso profilo per la gamma di alte frequenze da 26 MHz a 96 MHz per il dispositivo di sistema di comunicazione wireless

Ottenga il migliore prezzo

video

7F Serie SMD2016 Crystal Unit 16MHz a 96MHz per prestazioni migliori

Ottenga il migliore prezzo

video

Ultra miniatura serie 7Y SMD1612 unità cristallina 24MHz - 80MHz per dispositivi di comunicazione

Ottenga il migliore prezzo

video

Unità di cristallo SMD2520 della serie 7E da 12 MHz a 96 MHz ad alta precisione per le comunicazioni wireless

Ottenga il migliore prezzo

video

Miniatura e leggera serie 7U SMD3225 Unità di cristallo a cucitura Stabilità ad alta frequenza per applicazioni ad alta frequenza

Ottenga il migliore prezzo

Risonatore di cristallo

Serie 6A, unità di cristallo HC-49/U

Serie 6B, unità cristallina HC-49S/SS

Serie 6C, HC-49SMD/49SSMD Crystal Unit

Unità di cristallo HC-M49SMD serie 6P

Serie 6D, unità cristallina UM-1

Serie 6Z, unità cristallina tipo cilindro

Serie 7S, SMD 1210 Seam Crystal Unit

Serie 7Y, SMD 1612 Seam Crystal Unit

Serie 7F, SMD 2016 Seam Crystal Unit

Serie 7E, SMD 2520 Seam Crystal Unit

Serie 7U, SMD 3225 Seam Crystal Unit

Serie 7I, SMD 5032 Seam Crystal Unit

Serie 6G, SMD 6035 Seam Crystal Unit

Serie 6F, SMD 7050 Seam Crystal Unit

Serie 7Z, SMD 2520 Glass Crystal Unit

Serie 7V, SMD 3225 unità cristallina di vetro

Serie 6I, SMD 5032 cristallo di vetro

SMD 6035 unità di cristallo di vetro

32cristallo di forcella di sintonizzazione.768KHz

Serie 7K, SMD 1610 Fork di sintonizzazione Cristallo

Serie 7R, SMD 2012 Cristallo di forcella di sintonizzazione

Serie 7L, SMD 3215 Fork di sintonizzazione Cristallo

Serie 7M, SMD 7015 cristallo di forcella di sintonizzazione

Serie 6LC, SMD 8038 Cristallo di forcella di sintonizzazione

Serie 6LB, SMD 206B Cristallo di forcella di sintonizzazione

Serie 6K6, cristallo a forcella di sintonizzazione 2*6mm

Serie 6K8, cristallo a forcella di sintonizzazione 3*8mm

Oscillatore piezoelettrico

Oscillatore a cristallo SMD 1612 serie 8N

Oscillatore di cristallo SMD 2016 serie 1N

Oscillatore a cristallo SMD 2520 serie 2N

Oscillatore a cristallo SMD 3225 serie 3N

Oscillatore a cristallo SMD 5032 serie 7N

Oscillatore a cristallo SMD 7050 serie 6N

Oscillatore a cristallo SMD 1490 serie 9N

Serie 6MF, oscillatore a cristallo a grandezza naturale

Serie 6MH, oscillatore a cristallo a mezza dimensione a foro

Oscillatore differenziale

Oscillatore di uscita serie 3J, SMD 3225 LVPECL

Oscillatore di uscita LVDS di serie 3D SMD 3225

Oscillatore di uscita SMD 3225 HCSL serie 3H

Oscillatore di uscita LVPECL serie 5J, SMD 5032

Oscillatore di uscita LVDS SMD 5032 serie 5D

Oscillatore di uscita SMD 5032 HCSL serie 5H

Oscillatore di uscita LVPECL serie 7J, SMD 7050

Oscillatore di uscita LVDS SMD 7050 serie 7B

Oscillatore di uscita SMD 7050 HCSL serie 7H

Oscillatore di uscita LVPECL serie 9J, SMD 1490

Oscillatore di uscita LVDS SMD 1490 serie 9D

OCXO

Serie 1X, SMD 9*7 Dimensione OCXO

Serie 9X, SMD 14*9*5 Dimensione OCXO

Serie 5X, SMD 25*22*11 Dimensione OCXO

Serie 2X, OCXO a buco

Serie 3X, 20*20 OCXO

Serie 9M, attraverso buco 25*25*12 OCXO

Serie 6X, attraverso buco 36*27*12 taglia OCXO

TCXO/VC-TCXO

Serie 7X, SMD 2016 TCXO / VC-TCXO

Serie 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sine Wave

Serie 7T, SMD 3225 CMOS TCXO / VC-TCXO

Serie 5T, SMD 5032 TCXO / VC-TCXO

Serie 8T, SMD 7050 TCXO / VC-TCXO

Serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, TCXO / VC-TCXO a fori trasversali

La serie 1T SMD 1612 TCXO/VC-TCXO

Serie 8W SMD 3225 TCXO /VC-TCXO (onda sinusoidale tagliata)

SMD serie 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS Output VCXO

Serie 3P, SMD 3225 LVPECL Uscita VCXO

Serie 5S, SMD 5032 CMOS Output VCXO

Serie 5P, SMD 5032 LVPECL Uscita VCXO

La serie 5V, SMD 5032 LVDS Output VCXO

Serie 6S, SMD 7050 CMOS Output VCXO

Serie 7P, SMD 7050 LVPECL Uscita VCXO

Série 6V, SMD 7050 LVDS Uscita VCXO

Serie 9S, SMD 1490 CMOS Output VCXO

Serie 9P, SMD 1490 LVPECL Uscita VCXO

Serie 9X, SMD 1495 Dimensione OCXO

Serie 5X, SMD 252211 Dimensione OCXO

Serie 9M, attraverso buco 252512 OCXO

Serie 6X, attraverso buco 362712 taglia OCXO
