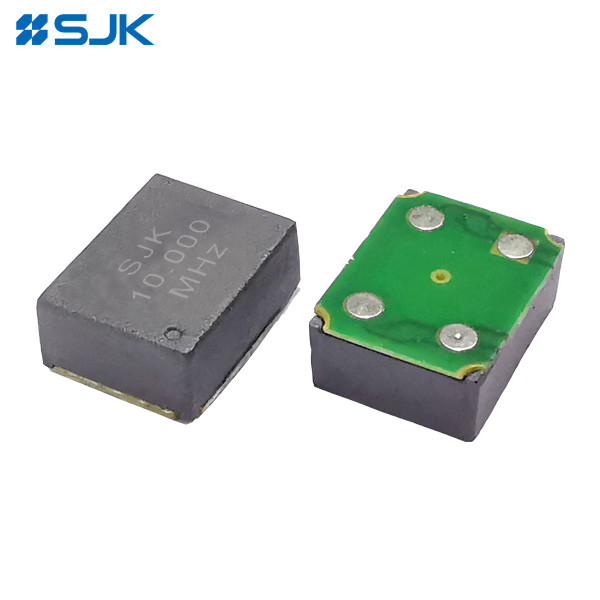

Dimensioni 9,7×7,5×4,1 mm, pacchetto SMD in miniatura a 4 pannelli
3.3V, 5V tensioni di alimentazione
Strato 3
Tipo di uscita: onda sinusale tagliata /HCMOS
Intervallo di frequenza elevata: 10MHz~50MHz
±20ppb stabilità su -40°C~+85°C
Controllo della tensione (accordamento elettronico della frequenza) è disponibile
Applicazione per piccole celle, test e strumentazione, sintetizzatore, switch digitale, dispositivo di telecomunicazione portatile, ecc.
Compatibile con la RoHS / esente da Pb

Specificativi elettronici:

Articolo		SMD serie 1X 9*7 OCXO
Forma d'onda di uscita		HCMOS		Ondata sinusale tagliata
Intervallo di frequenza		Da 10 MHz a 50 MHz		Da 10 MHz a 50 MHz
Tensione di alimentazione		3.3V	5V	3.3V	5V
Tolleranza di taratura iniziale		± 500 ppm (massimo)		± 500 ppb (massimo)
		Vcon = +1,65V	Vcon=+2,5V	Vcon = +1,65V	Vcon=+2,5V
Tipo di taglio di cristallo utilizzato		Cristale di taglio IT
Stabilità della frequenza	vs Temperatura	±10ppb (massimo) su -30°C a +70°C
		±20 ppb (massimo) su -40°C a +85°C
	Versus tensione di alimentazione	±10ppb massimo (Vcc±5%)
	vs Tempo di riscaldamento	5 minuti al massimo, entro ±0,1 ppm della frequenza di riferimento
	vs Invecchiamento	± 3,0 ppp/massimo dopo 30 giorni; ± 600 ppp/massimo nel primo anno; ± 3 ppp/massimo in 10 anni.
	Rispetto al riflusso	± 1,0 ppm max., 1 reflow e misurato 24 ore dopo.
Controllo della tensione acceso Pin 1 (EFC)	Intervallo di regolazione della frequenza	± 5 ppm min.
	Intervallo di tensione di controllo	+1,65V±1,65V		+2,5V±2,5V
	Funzione di trasferimento	Positivo: l' aumento della tensione di controllo aumenta la frequenza di uscita.
	Impedenza di ingresso	100 KΩ min.
	Linearità EFC	± 10% al massimo.
Potenza	Dissipazione di energia (@25°C)	0.4 Watt al massimo allo stato stazionario; 350 mA al massimo all'accensione
Prodotto	Logica di uscita alta (V)_{Oh, sì.})	+2,4V min.	+4,5V min.	-	-
	Logic di uscita basso (V)_OL)	+0,4V massimo.	+0,5V al massimo.	-	-
	Ciclo di lavoro	45-55%		-
	Carico	15 pF		10KΩ//10pF±10%
	Livello di tensione di uscita (da picco a picco)	-	-	00,8 Vp-p min.
	Tempo di crescita/Tempo di caduta	7nS max. (20% ~ 80% della forma d'onda)
	Fase Noise Offset [20MHz] ((Tipo.)	10 Hz	100 Hz	1KHz	10 kHz
		-98 dBc	-126 dBc	-145 dBc	-152 dBc
Temperatura di funzionamento		-20~+70°C, -40~+85°C, oppure specificare
Temperatura di conservazione		-55°C - +125°C
Dimensione del pacchetto (LWH)		9.77.54.1 mm
Unità di imballaggio		1000 pezzi/rulli

Dimensioni:

Alta stabilità SMD in miniatura a 4 pad OCXO 1X Serie SMD 9 X 7 Dimensioni OCXO per sintetizzatore Switch digitale 0
