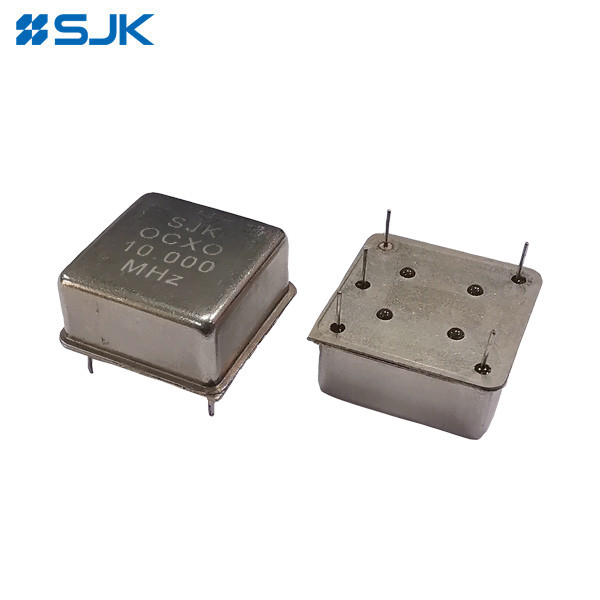

Name: Serie 3X Through-Hole 20*20 OCXO gamma ad alta frequenza 5MHz-40MHz Alta stabilità 10ppb Per telecomunicazioni
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: DIP 20*20 OCXO
Price: 1,499.05 USD
Availability: InStock

Marchio:	SJK
Numero di modello:	DIP 20*20 OCXO
MOQ:	100 pezzi
Prezzo:	Negotiate
Dettagli dell' imballaggio:	1000 pezzi/scatola
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

SGS, RoHS, REACH

Articolo:

Serie 3X DIP 20*20 OCXO

Intervallo di frequenza:

Da 5 MHz a 40 MHz

Dimensione del pacchetto:

20.6*20.6*11.0 mm

Tipo di pacchetto:

Attraverso-foro

Tipo di uscita:

HCMOS

Tensione di alimentazione:

3.3V /5V

Capacità di alimentazione:

pc 30K al mese

Evidenziare:

oscillatore ocxo 20 x 20

oscillatore ocso 5MHz

Oscillatore ad alta frequenza a 40 MHz

Descrizione del prodotto

3X Serie Through-hole 20*20 OCXO Alto raggio di frequenza 5MHz-40MHz Alta stabilità 10ppb Per telecomunicazioni

Caratteristiche:

Dimensioni 20,6 × 20,6 × 11,0 mm, pacchetto di copertura metallica a fori
3.3V, 5V tensioni di alimentazione
cristallo SC-Cut
Tipo di uscita: HCMOS
Intervallo di frequenza elevata: 5MHz~40MHz
Stabilità ±10ppb su -40°C~+85°C
Controllo della tensione (accordamento elettronico della frequenza) è disponibile
Applicazione per SDH/SONET, test e strumentazione, sintetizzatore, switch digitale, circuito di cronometraggio di riferimento, ecc.
Compatibile con la RoHS / esente da Pb

Specificativi elettronici:

Articolo		3X Serie DIP 20*20 OCXO
Forma d'onda di uscita		HCMOS
Intervallo di frequenza		Da 5 MHz a 40 MHz
Tensione di alimentazione		3.3V		5V
Tolleranza di taratura iniziale		± 500ppb (massimo)
		Vcon = +1,65V		Vcon=+2,5V
Tipo di taglio di cristallo utilizzato		Cristallo SC-Cut
Stabilità della frequenza	vs Temperatura	±10ppb max. da -30°C a +70°C
		±10ppb max. da -30°C a +70°C
		±10 ppb max. da -40°C a +85°C
	Versus tensione di alimentazione	±10ppb massimo (Vcc±5%)
	vs Tempo di riscaldamento	3 minuti al massimo, entro ±50ppb della sua frequenza di riferimento
	vs Invecchiamento	± 0,5 ppp/massimo dopo 30 giorni; ± 50 ppp/massimo dopo il primo anno; ± 300 ppp/massimo dopo 10 anni.
Controllo della tensione acceso Pin 1 (EFC)	Intervallo di regolazione della frequenza	± 0,5 ppm min, ± 2 ppm max.
	Intervallo di tensione di controllo	+1,65V±1,65V		+2,5V±2,5V
	Funzione di trasferimento	Positivo: l' aumento della tensione di controllo aumenta la frequenza di uscita.
	Impedenza di ingresso	100 KΩ min.
	Linearità EFC	± 10% al massimo.
Potenza	Dissipazione di energia (@25°C)	1.3Watt max. allo stato stazionario; 800mA max. all'accensione
Prodotto	Logica di uscita alta (V)_{Oh, sì.})	+2,4V min.		+3,5V min.
	Logic di uscita basso (V)_OL)	+0,5V al massimo.		+0,5V al massimo.
	Ciclo di lavoro	45-55%
	Carico	15 pF
	Tempo di crescita/Tempo di caduta	7nS max. (20% ~ 80% della forma d'onda)
	Fase Noise Offset [20MHz] ((Tipo.)	10 Hz	100 Hz	1KHz	10 kHz
		-115 dBc	-135 dBc	-145 dBc	-150 dBc
Temperatura di funzionamento		-20~+70°C, -40~+85°C, oppure specificare
Temperatura di conservazione		-55°C - +125°C
Dimensione del pacchetto (LWH)		20.620.611.0 mm
Unità di imballaggio		1000 pezzi/scatola

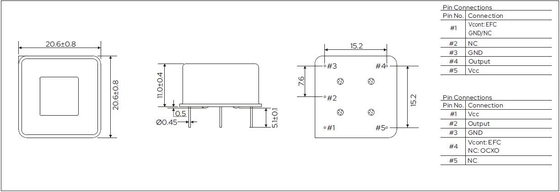

Dimensioni:

Serie 3X Through-Hole 20*20 OCXO gamma ad alta frequenza 5MHz-40MHz Alta stabilità 10ppb Per telecomunicazioni 0
