Name: SMD 7050 Oscillatore differenziale programmabile MEMS LVDSL con 6 Pads Supporto 1-220MHz 2.25-3.63V
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SiT9121AC-2C2-33E125.000000T
Price: 1,499.05 USD
Availability: InStock

Marchio:	SJK
Numero di modello:	SiT9121AC-2C2-33E125.000000T
MOQ:	100 pezzi
Prezzo:	negotiable
Dettagli dell' imballaggio:	3Kpcs/Roll o 1Kpcs/Roll
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

SGS, RoHS, REACH

Modello:

SJK9121 MEMS Oscillatore LVDS Output

Intervallo di frequenza:

1~220MHz

Tensione di alimentazione:

2.25~3.63V

Tipo di uscita:

LVDS

Stabilità di frequenza:

± 30 ppm

Dimensione:

7050

Applicazioni:

10G Ethernet, SATA, storage, server, telecomunicazioni, stazione base, ecc.

Tipo di pacchetto:

SMD

Tempo di partenza:

5 ms

invecchiare:

+/- 3 ppm all'anno

Dimensione del pacchetto:

7.0 mm x 5,0 mm

Funzione di abilitazione dell'uscita:

- Sì, sì.

Intervallo di temperatura di funzionamento:

-40°C a +85°C

Carico in uscita:

50 Ohm

Conformità Rohs:

- Sì, sì.

Rms di ritrovo di fase:

0.5 PS

Capacità di alimentazione:

8Kpc al giorno

Evidenziare:

7050 Oscillatore differenziale

Oscillatore differenziale programmabile

Oscillatore LVPECL 220MHz

Descrizione del prodotto

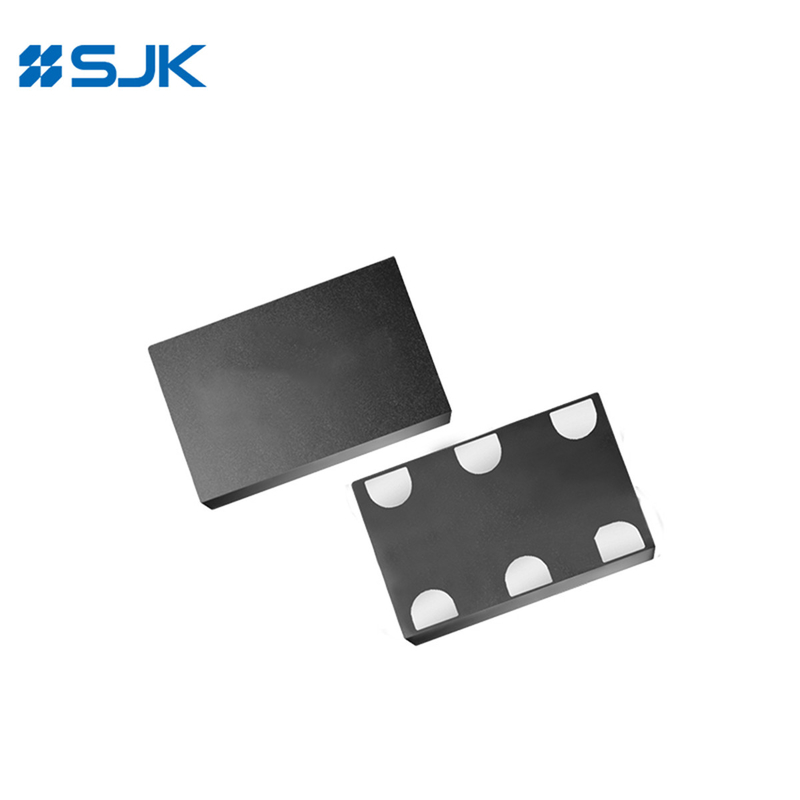

SMD 7050 Oscillatore differenziale programmabile MEMS LVDSL con 6 Pads Supporto 1-220MHz 2.25-3.63V

Caratteristiche

Qualsiasi frequenza da 1 MHz a 220 MHz con precisione fino a 6 decimali

eccellente stabilità di frequenza fino a ± 10 ppm

0Jitter di fase RMS di.6ps da 12KHz a 20MHz

Intervallo di temperatura industriale e commerciale esteso

LVPECL, tipo di segnalazione di uscita LVDS

Dimensione con 3,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm

Montaggio automatico e saldatura a riversamento

Applicazioni: Ethernet 10G, SONET, SATA, SAS, Telecom, Storage, Server, ecc.

RoHS Compliant / Pb Free

Specificità

Tipo	SiT9121 MEMS
Tipo di uscita	LVPECL, LVDS
Intervallo di frequenza	1~220MHz
Tensione di alimentazione	2.5V, 3.3V, 2.25~3.62V
Stabilità della frequenza	±10ppm~±50ppm, oppure specificare
Temperatura di funzionamento	-20~+70°C, -40~+85°C
Voltaggio di ingresso alto (VIH)	70% Vdd
Voltaggio di ingresso basso (VIL)	30% Vdd
Impedenza di trazione d'ingresso	250 KΩ μ Max. (Pin1 Logic High)
Impedenza di trazione d'ingresso	2MΩ Μmin. (Pin1 Logic Low)
Tempo di avvio	10 minuti al massimo.
Tempo di ripresa	10 minuti al massimo.
Ciclo di lavoro	45-55%
Consumo corrente	69mA al massimo.
Disattivare la corrente di alimentazione	35mA al massimo.
Corrente di perdita di uscita disabilitata	1 μA Max.
Corrente in attesa	100 μA al massimo.
Corrente di uscita massima	30mA al massimo.
Alte tensioni di uscita (VOH)	Vdd-1.1V
Valore di uscita (VOL)	Vdd-1.9V
Swing di tensione differenziale di uscita	2.0V Max.
Tempo di crescita/cadute	700ps al massimo.
Abilitare/disattivare il tempo OE	115 ns Max.
Jitter di periodo RMS	1.7 PS Max.
Jitter di periodo RMS (random)	0.85 pS Max.
Intervallo di temperatura di stoccaggio	-60~+150°C
Unità di imballaggio	3225: 3000 pezzi/rulli 5032 / 7050: 1000 pezzi/rulli

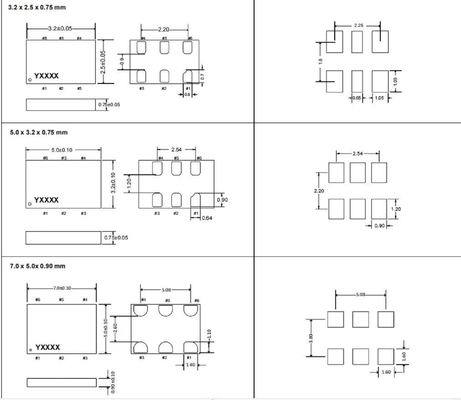

Dimensioni [mm]

SMD 7050 Oscillatore differenziale programmabile MEMS LVDSL con 6 Pads Supporto 1-220MHz 2.25-3.63V 0

SMD 7050 Oscillatore differenziale programmabile MEMS LVDSL con 6 Pads Supporto 1-220MHz 2.25-3.63V 1

SMD 7050 Oscillatore differenziale programmabile MEMS LVDSL con 6 Pads Supporto 1-220MHz 2.25-3.63V 2 +86-755-88352809, EXT 851

SMD 7050 Oscillatore differenziale programmabile MEMS LVDSL con 6 Pads Supporto 1-220MHz 2.25-3.63V 3 Rita@q-crystal.com

Tag:

7050 Oscillatore differenziale

Oscillatore differenziale programmabile

Oscillatore LVPECL 220MHz
