Marchio:	SJK
Numero di modello:	SiT9365AI -4B2-33E125.000000T
MOQ:	1000 pezzi
Prezzo:	negotiable
Dettagli dell' imballaggio:	1000PCS/REEL
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

SGS, RoHS, Reach

Modello:

SJK9365 MEMS HCSL Output

Intervallo di frequenza:

1~220MHz

Tensione di alimentazione:

2.5V, 2.8V, 3V, 3.3V, 2.25~3.63V

Tipo di uscita:

HCSL

Stabilità di frequenza:

±10ppm, ±20ppm, ±25ppm

Dimensione:

5.0*3,2 mm

Applicazioni:

10G Ethernet, SATA, storage, server, telecomunicazioni, stazione base, ecc.

Pacco:

5032

Capacità di alimentazione:

80 Kp/giorno

Evidenziare:

Oscillatore differenziale a basso jitter

Oscillatore differenziale HCSL

Oscillatore HCSL con 6 Pad

Descrizione del prodotto

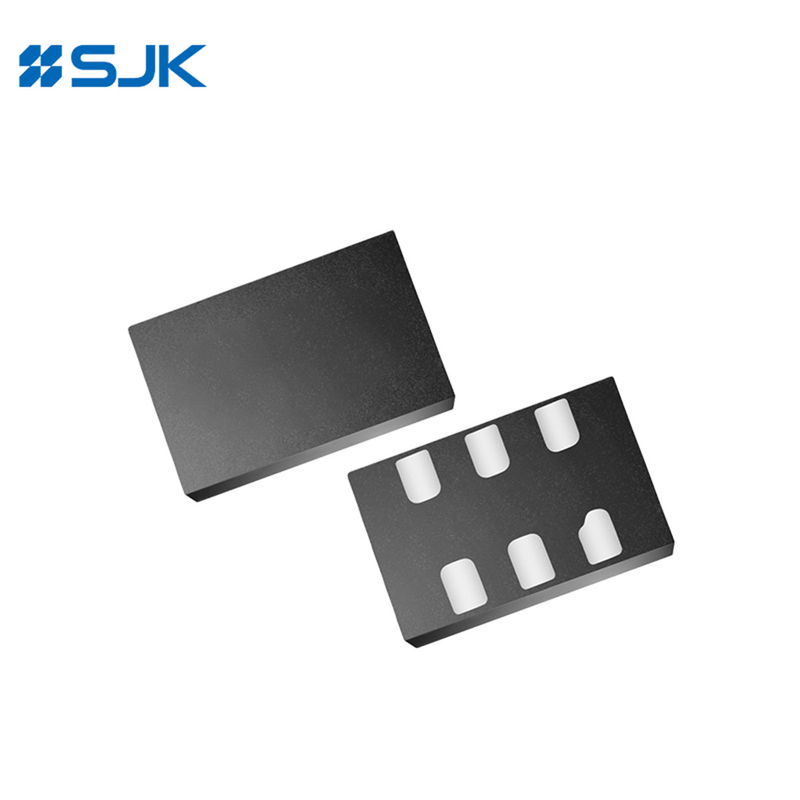

SMD 5032 Low-Jitter MEMS HCSL Oscillatore differenziale con 6 Pads Supporto 1-220MHz 2.25-3.63V

Caratteristiche

Qualsiasi frequenza compresa tra 1 MHz e 220 MHz con precisione fino a 6 decimali

Temperatura variabile da -40°C a 105°C

0.1ps RMS fase jitter su 12KHz a 20MHz

Intervallo di temperatura industriale e commerciale esteso

Tipo di segnalazione di uscita LVDS e LVPECL

Dimensione con 3,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm

Montaggio automatico e saldatura a riversamento

Applicazioni: Ethernet 10G, SONET, SATA, SAS, Telecom, Storage, Server, ecc.

RoHS Compliant / Pb Free

Specificità

Tipo	SiT9365 MEMS
Tipo di uscita	HCSL
Intervallo di frequenza	1~220MHz
Tensione di alimentazione	2.5V/2.8V/3V/3.3V/2.25~3.62V
Stabilità della frequenza	±10ppm~±25ppm, oppure specificare
Temperatura di funzionamento	-40~+85°C, -40~+105°C
Voltaggio di ingresso alto (VIH)	70% Vdd
Voltaggio di ingresso basso (VIL)	30% Vdd
Impedenza di trazione d'ingresso	250 KΩ μ Max. (Pin1 Logic High)
Impedenza di trazione d'ingresso	2MΩ Μmin. (Pin1 Logic Low)
Tempo di avvio	3 minuti al massimo.
Tempo di ripresa	3.8 μs Max.
Ciclo di lavoro	45-55%
Consumo corrente	89mA al massimo.
Disattivare la corrente di alimentazione	58mA al massimo.
Tensione di uscita differenziale	450 mV al massimo.
Corrente di perdita di uscita disabilitata	1 μA Max.
Corrente in attesa	100 μA al massimo.
Variazione di magnitudo del VOD	50 mV
Tensione di compensazione	1.375V Max.
Cambiamento di magnitudo VOS	50 mV al massimo.
Tempo di crescita/cadute	290ps al massimo.
Abilitare/disattivare il tempo OE	3.8ns Max.
Jitter di periodo RMS	1.6 PS Max.
Jitter di periodo RMS (random)	0.32 PS Max.
Intervallo di temperatura di stoccaggio	-60~+150°C
Unità di imballaggio	3225: 3000 pezzi/rulli 5032 / 7050: 1000 pezzi/rulli

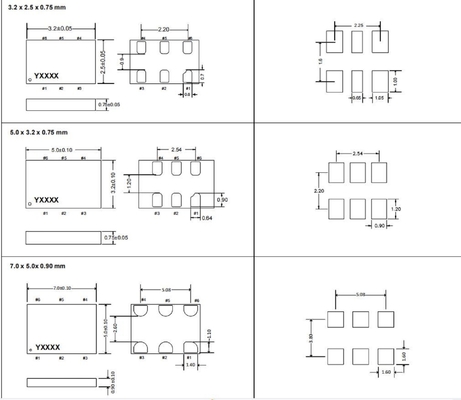

Dimensioni [mm]

SMD 5032 Low-Jitter MEMS HCSL Oscillatore differenziale con 6 Pads Supporto 1-220MHz 2.25-3.63V 0

SMD 5032 Low-Jitter MEMS HCSL Oscillatore differenziale con 6 Pads Supporto 1-220MHz 2.25-3.63V 1

SMD 5032 Low-Jitter MEMS HCSL Oscillatore differenziale con 6 Pads Supporto 1-220MHz 2.25-3.63V 2 +86-755-88352869

SMD 5032 Low-Jitter MEMS HCSL Oscillatore differenziale con 6 Pads Supporto 1-220MHz 2.25-3.63V 3 Rita@q-crystal.com
