Frequenze comprese tra 1 MHz e 110 MHz con precisione fino a 6 decimali
Temperatura di funzionamento da -40°C a 125°C. Opzione disponibile -55°C
tensione di alimentazione da 1,8 a 3,3 V
eccellente stabilità totale della frequenza fino a ± 20 ppm
Basso consumo di potenza di 3,5 mA, tipico a 1,8 V
Output compatibile LVCMOS/LVTTL
Pacchi standard del settore: 2.0x1.62,5x2.03,2x2.55,0x3.2, 7,0x5,0 mm
Conformi alle norme RoHS e REACH, privi di Pb, di alogene e di antimonio
Applicazioni: industria, medicina, non AEC-Q100 automotive, avionica e altre applicazioni ad alta temperatura, sensori, PLC, servo, apparecchiature di rete, video medico

cam, sistemi di tracciamento degli asset, ecc.

Specificità

Tipo	SJK8918 MEMS
Tipo di uscita	LVCMOS/HCMOS
Intervallo di frequenza	1~110MHz
Tensione di alimentazione	1.8~3.3V
Stabilità della frequenza	±20ppm, ±25ppm, ±50ppm, oppure specificare
Consumo corrente	4.7mA Max.
Corrente in attesa	8.5 μA al massimo.
Corrente di disattivazione OE	4.5mA al massimo.
Temperatura di funzionamento	-40~+105°C /-40~+125°C
Ciclo di lavoro	45-55%
Tempo di crescita/cadute	3 secondi Max.
Voltaggio Vol (Max.)/Voh (Min.)	10%Vcc /90%Vcc
Voltaggio Vil (Max.)/Vih (Min.)	30%Vcc /70%Vcc
Impedenza di trazione d'ingresso	150KΩ Max. (Pin1 Logic High)
Impedenza di trazione d'ingresso	2MΩ Min. (Pin1 Logic Low)
Tempo di avvio	5 minuti al massimo.
Abilita/disattiva il tempo	130 ns Max.
Tempo di ripresa	5 minuti al massimo.
Jitter di periodo RMS	3 secondi al massimo.
Jitter di periodo da picco a picco	25ps al massimo.
Jitter di fase RMS (12KHz~20MHz)	2 secondi al massimo.
Temperatura di conservazione	-65 ~ + 150°C
Unità di imballaggio	2016/2520/3225: 3000 pezzi/rulli 5032/7050: 1000 pezzi/rulli

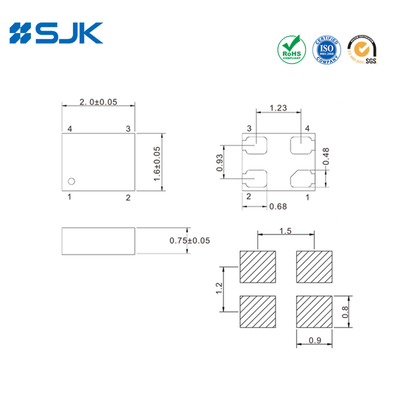

Dimensioni [mm]

Supporto dell'oscillatore ad alta temperatura da 1 a 110 MHz, ±20 ppm XO-SE Tipo 1.8V -40~+125°C 0

Supporto dell'oscillatore ad alta temperatura da 1 a 110 MHz, ±20 ppm XO-SE Tipo 1.8V -40~+125°C 1

Supporto dell'oscillatore ad alta temperatura da 1 a 110 MHz, ±20 ppm XO-SE Tipo 1.8V -40~+125°C 2 +86-755-88352869

Supporto dell'oscillatore ad alta temperatura da 1 a 110 MHz, ±20 ppm XO-SE Tipo 1.8V -40~+125°C 3 Rita@q-crystal.com
