Marchio:	SJK
Numero di modello:	SiT8009BC-12-18E-125.000000D
MOQ:	100 pezzi
Prezzo:	negotiable
Dettagli dell' imballaggio:	3Kpcs/Roll o 1Kpcs/Roll
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

SGS, RoHS, REACH

Modello:

Oscillatore MEMS a bassa potenza della serie SJK8009

Intervallo di frequenza:

110~137MHz

Tipo di uscita:

CMOS

Stabilità di frequenza:

± 20 ppm

Dimensione:

2.0x1.6, 2,5x2.03,2x2.55,0x3.2, 7,0x5,0 mm

Applicazioni:

Ethernet, USB, elettronica medica, data center, audio e video, ecc.

Intervallo di temperatura di stoccaggio:

-55°C a +125°C

Abilitare la funzione:

- Sì, sì.

Tensione di alimentazione:

1.8V a 3.6V

Corrente di alimentazione:

1.5 μA

Carico in uscita:

15 pF

Tipo di pacchetto:

SOT23-5

Intervallo di temperatura di funzionamento:

-40°C a +85°C

invecchiare:

± 3 ppm/anno

Capacità di alimentazione:

8Kpc al giorno

Evidenziare:

2520 Dimensioni memes cristallo

CMOS mems cristallo

Memo di frequenza 137 MHz

Descrizione del prodotto

SJK8009 2520 Dimensione Oscillatore ad alta frequenza a bassa potenza con pacchetto SOT23-5 da 115 a 137 MHz -40~+125°C

Caratteristiche

Intervallo di frequenza da 110 MHz a 137 MHz

eccellente stabilità di frequenza fino a ± 20 ppm

Basso consumo di potenza di 4,9 mA a 1,8 V

Modalità di standby per una durata della batteria più lunga

Tempo di avvio veloce di 5 ms

Tipo di uscita LVCMOS/HCMOS

Dimensione 2.0x1.62,5 per 2.03,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm × mm

Montaggio automatico e saldatura a riversamento

Applicazioni: DSC, Ethernet, USB, SATA, IP Cam, elettronica medica, audio e video, data center, ecc.

RoHS Compliant / Pb Free

Specificità

Tipo	SJK8009 Oscillatore MEMS a bassa potenza
Tipo di uscita	LVCMOS / HCMOS
Intervallo di frequenza	110~137MHz
Tensione di alimentazione	1.8~3.3V
Stabilità della frequenza	±20 ppm, ±25 ppm o specificare
Consumo corrente	7.5mA al massimo.
Corrente in attesa	4.3mA Max.
Corrente di disattivazione OE	4.2mA Max.
Temperatura di funzionamento	-40°C a +85°C
Ciclo di lavoro	45-55%
Tempo di crescita/cadute	2.5ns Max.
Voltaggio Vol (Max.) / Voh (Min.)	10%Vcc / 90%Vcc
Voltaggio Vil (Max.) /Vih (Min.)	30%Vcc / 70%Vcc
Impedenza di trazione d'ingresso	150KΩ Max. (Pin1 Logic High)
Impedenza di trazione d'ingresso	2MΩ Min. (Pin1 Logic Low)
Tempo di avvio	5 minuti al massimo.
Abilita/disattiva il tempo	122 in max.
Tempo di ripresa	5 minuti al massimo.
Jitter di periodo RMS	4ps al massimo.
Jitter di periodo da picco a picco	30ps al massimo.
Jitter di fase RMS (12KHz~20MHz)	2 secondi al massimo.
Temperatura di conservazione	-60~+150°C
Unità di imballaggio	2016 / 2520 / 3225: 3000 pezzi/rulli 5032 / 7050: 1000 pezzi/rulli

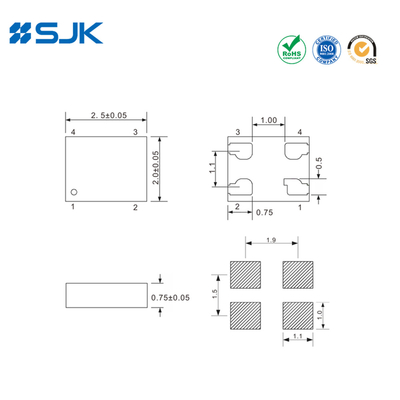

Dimensioni [mm]

SJK8009 2520 Dimensione Oscillatore ad alta frequenza a bassa potenza con 115 a 137MHz -40~+125°C 0

SJK8009 2520 Dimensione Oscillatore ad alta frequenza a bassa potenza con 115 a 137MHz -40~+125°C 1

SJK8009 2520 Dimensione Oscillatore ad alta frequenza a bassa potenza con 115 a 137MHz -40~+125°C 2 +86-755-88352869

SJK8009 2520 Dimensione Oscillatore ad alta frequenza a bassa potenza con 115 a 137MHz -40~+125°C 3 Rita@q-crystal.com
