Marchio:	SJK
Numero di modello:	SJK-9MA0000M5Z04J1A6 O SJK-9MA0000MAB04J1A6
MOQ:	10 PCS
Prezzo:	negotiable
Dettagli dell' imballaggio:	100 pezzi per sacchetto
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

SGS, RoHS, REACH

Modello:

Serie 9M DIP OCXO

Intervallo di frequenza:

5~100 MHz

tensione di alimentazione:

3.3V/5.0V/12V

Tolleranza di frequenza:

100 pppb

dimensione:

25*25*12 mm

Applicazioni:

Stazione base, interruttore digitale, circuito di riferimento, ecc.

SMD O IMMERSIONE:

Attraverso il buco

Frequenza popolare:

100,000 MHz, 100 MHz

Stabilità:

± 0,05 ppm

Intervallo di temperatura di funzionamento:

-20~+70°C,-40~+85°C

Capacità di alimentazione:

70KKpcs/M

Descrizione del prodotto

Per il circuito di cronometraggio di riferimento

Caratteristiche

OCXO (Oven Controlled Crystal Oscillator)

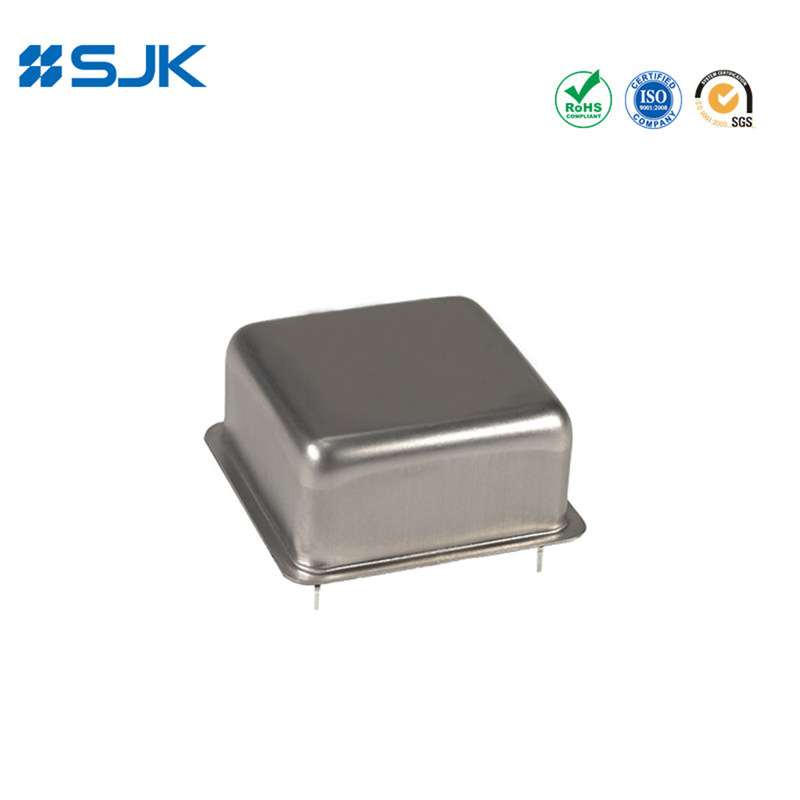

Tipico 25,4 × 25,4 × 12,7 mm DIP Through-hole OCXO

Intervallo di frequenza da 5 MHz a 100 MHz

±3ppb stabilità di frequenza su -40°C - +85°C

Strato 3 (in totale ± 0,3 ppm, compresi i 10 anni di invecchiamento)

Riscaldamento molto rapido e accurata stabilità

Applicazioni: stazione base, switch digitale, apparecchiature di prova, apparecchiature di misura, SDH, SONET, ecc.

RoHS Compliant & Pb-Free

Specificità

Tipo		Serie 9M DIP OCXO
Tipo di uscita		LVTTL/onda sinusoidale
Carico di uscita		15pF, oppure specificare
Forma d'onda di uscita		Di forma rettangolare
Tensione di alimentazione		3.3V/5.0V	12V
Intervallo di frequenza		5~40 MHz	10~100 MHz
Temperatura di funzionamento		-40°C - +85°C, o specificare
Stabilità della frequenza	Tolleranza di frequenza	± 10 ppm al massimo.
	vs. Temperatura di funzionamento	±3ppb~±10ppb
	Versus tensione di alimentazione	±5ppb Max. (±5 variazione)
	rispetto al carico	±5ppb Max. (±10 variazioni)
	vs Invecchiamento	±0,5ppb/giorno, ±50ppb/anno, ±0,3ppm/10 anni
Voltaggio Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
Ciclo di lavoro		45-55%
Spurious (sfurioso)		-60 dBc
Scaldo		±10ppb (in 2 minuti @+25, riferito a 1 ora)
Consumo di energia (stato fisso)		1.3W Max.
Intervallo di regolazione della frequenza		± 0,5 ppm (+1,65V±1,65V/+2,5V±2,5V/+5V±5)
Noise di fase @20MHz	@10Hz	-120 dBc/Hz
	@100Hz	-135 dBc/Hz
	@ 1KHz	-145 dBc/Hz
	@10KHz	- 150 dBc/Hz

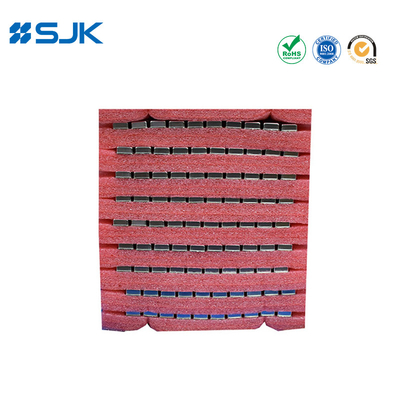

Unità di imballaggio		100 pezzi.

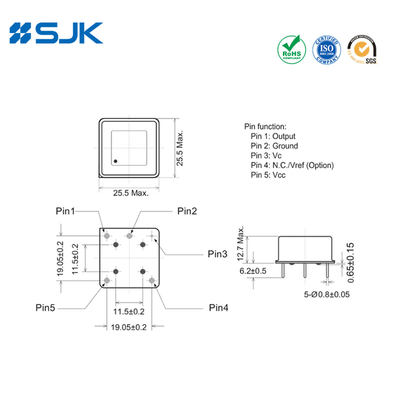

Dimensioni [mm]

Attraverso il foro 4 Pin 25 * 25mm OCXO Supporto 10MHz, 100Mz 5 ~ 100MHz 5.0V O 12V ± 100ppb O ± 20ppb Per le telecomunicazioni 0

Attraverso il foro 4 Pin 25 * 25mm OCXO Supporto 10MHz, 100Mz 5 ~ 100MHz 5.0V O 12V ± 100ppb O ± 20ppb Per le telecomunicazioni 1 +86-755-88352869

Attraverso il foro 4 Pin 25 * 25mm OCXO Supporto 10MHz, 100Mz 5 ~ 100MHz 5.0V O 12V ± 100ppb O ± 20ppb Per le telecomunicazioni 2 Rita@q-crystal.com
